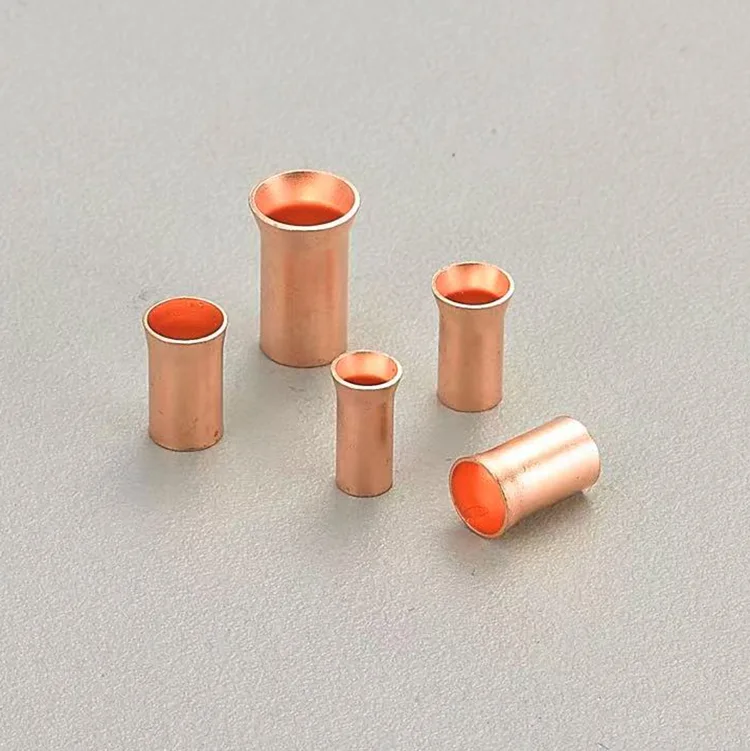

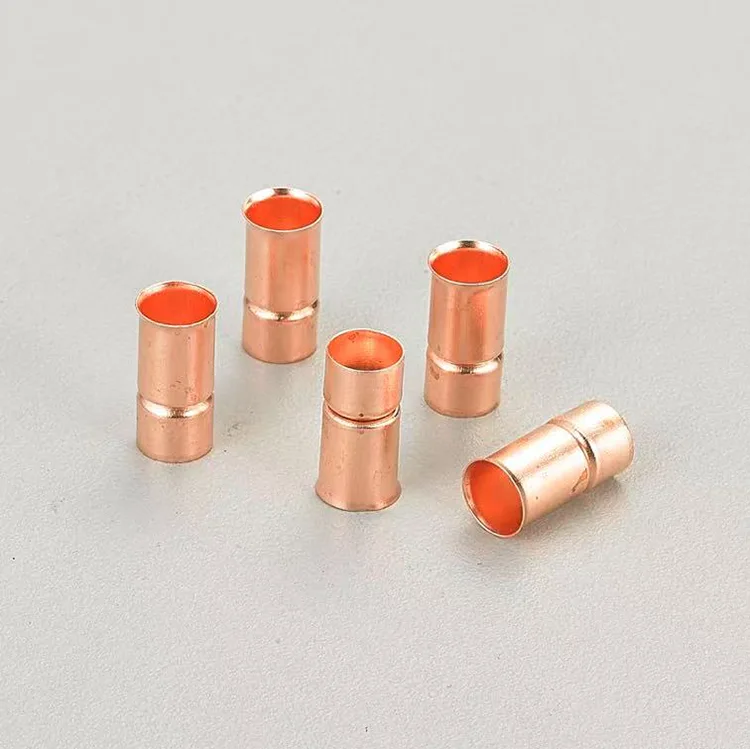

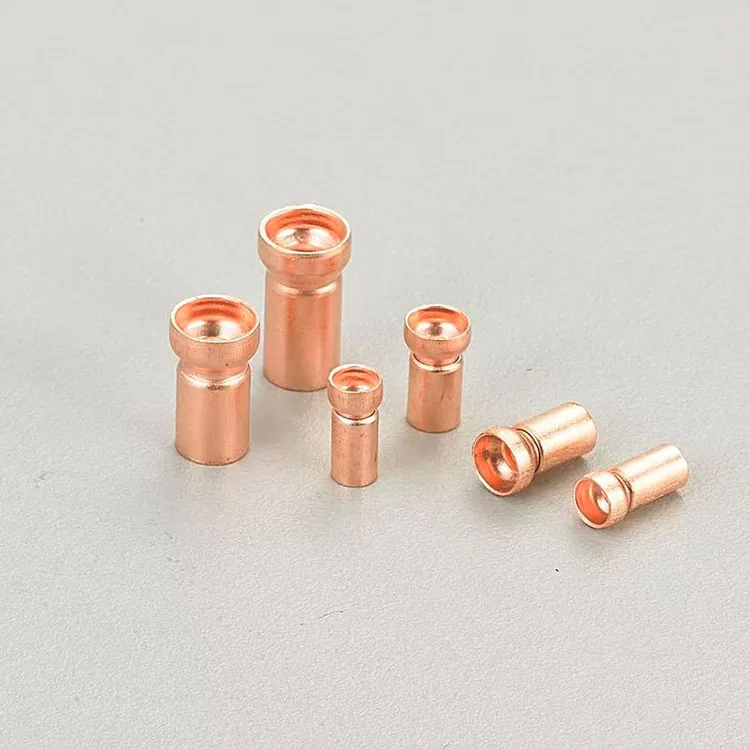

bevonatos vörösréz persely

Míg a tiszta T2 vörös réz kiváló ömlesztett vezetőképességet biztosít, a felület állapota határozza meg a valós teljesítményt a forrasztási és érintkezési alkalmazásokban. A minőségi bevonatos vörösréz perselyt a Zenko, egy professzionális kínai gyártó kínálja. Ezt egy ellenőrzött bevonatréteg felhordásával oldja meg, amely optimalizálja a felületet a tervezett alkalmazáshoz – legyen szó PCB-re való forrasztásról, leválasztható érintkezésről vagy a zord környezeti feltételeknek való ellenállásról.

A bevonási folyamat egy precíziós megmunkálású rézperselyrel kezdődik. A bevonatolás előtt az alkatrész többlépcsős tisztításon és aktiváláson esik át, hogy a bevonat egyenletesen tapadjon. Ez az előkészítési lépés kritikus fontosságú – a gyenge tapadás a bevonat felhólyagosodásához vagy hámláshoz vezet a hőciklus során, ami az esztétikát és a teljesítményt egyaránt veszélyezteti.

Az alkalmazáshoz megfelelő burkolat kiválasztása

Az ónbevonat a forraszthatóság ipari szabványa. A 3–15 μm-es ónréteg megakadályozza a réz oxidációját, és olyan felületet biztosít, amely könnyen forrasztható normál visszafolyási hőmérsékleten. A Zenko ±1 μm-re szabályozza az ónbevonat vastagságát, biztosítva a folyamatos forrasztási teljesítményt a nagy mennyiségű gyártás során.

Gyártási kiválóság a Zenkonál

A Zenko bevonatsora integrálva van CNC megmunkáló műhelyünkkel, lehetővé téve a teljes gyártási folyamat vezérlését a nyersanyagtól a kész, bevonatos perselyig. Ez a vertikális integráció gyorsabb átfutást, jobb minőség-ellenőrzést és olyan egyedi kérések teljesítését jelenti, amelyeket az önálló lemezelőműhelyek nem tudnak hatékonyan kezelni.

Minden bevonatos vörösréz perselyhez bevonatvastagság mérés (XRF vagy keresztmetszet), adhéziós vizsgálati eredmények (az ASTM B571 szerinti hajlítási teszt) és kérésre forraszthatósági vizsgálati jegyzőkönyvek társulnak. A szabályozott iparágakban dolgozó vásárlók számára anyagtanúsítványokat és RoHS/REACH megfelelőségi dokumentációt is biztosítunk.

Ahol a lemezes perselyek értéket adnak

A nyomtatott áramköri lapok összeszerelésénél az ónozott vörösréz perselyek simán és megbízhatóan forrasztanak, csökkentve az üregeket és javítva a kötések megbízhatóságát. Az RF és a nagyfrekvenciás elektronikában az ezüstözött perselyek fenntartják a jel integritását azáltal, hogy minimalizálják az érintkezési ellenállást minden csatlakozási ponton. Ipari és tengeri környezetben a nikkelezett perselyek ellenállnak a korróziónak és megőrzik teljesítményüket az évek során.

A Zenko közvetlenül a tervezőmérnökökkel dolgozik, hogy meghatározzák az optimális bevonattípust és vastagságot minden alkalmazáshoz. Mérnöki csapatunk áttekintheti rajzait, alternatívákat javasolhat, ha a költségek vagy a teljesítmény javítható, és mintákat szolgáltathat az érvényesítési teszteléshez. Lépjen kapcsolatba velünk még ma, hogy megbeszéljük az ónozott vörösréz perselyekkel kapcsolatos követelményeit.

Indítsa el egyéni megrendelését

Küldje el műszaki adatait vagy rajzait a Zenko-nak gyors árajánlatért és mintarendezésért. Mérnöki csapatunk általában 24 órán belül válaszol ajánlásokkal és árakkal.

Nem szigetelt tompa csatlakozó (a méretek testreszabhatók)
							Anyaga: vörös réz (C1220/TP2)
ITEN NO.	Méret (mm)						Kábel mérete
	L	D	d1	W	W1	F	mm2	A.W.G
2,75D	8.5	4	1.8	2.75	3.47	4
3,35D	8.5	4.5	2.3	3.35	3.8	4.5
4.05D	8.5	5.2	2.7	4.05	4.45	5.2
4,55D	11	6.65	3.4	4.55	5.45	6
5.6D	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1.9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
Galvanizálás	Ónozás, nikkelezés, felületi antioxidáns
Keménység és állapot	M / I / Y2 （HV45-75/ 90-110/ 110-130)
Megjegyzés:	Bármilyen méretű egyedi rendelést elfogad
