Mi teszi a vörösréz kapilláris csövet megbízható választássá a precíziós alkalmazásokhoz?

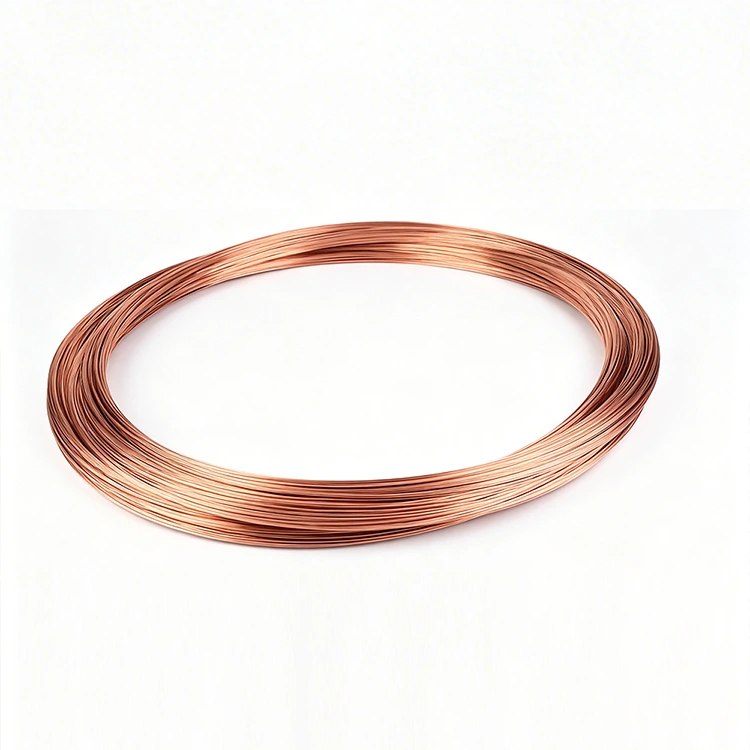

Vörös réz kapilláris csőegy kis átmérőjű rézcső, amelyet olyan alkalmazásokhoz terveztek, ahol a szabályozott folyadék- vagy hűtőközeg-áramlás, a kompakt méretek, a hőátadás, a korrózióállóság és a megbízható feldolgozás fontos. A teljesítménye nemcsak magától a réz anyagától függ, hanem a cső átmérőjétől, falvastagságától, mérettűrésétől, tisztaságától, felületi állapotától és a gyártási konzisztenciától is. Ez az útmutató elmagyarázza, hogyan működnek a vörösréz kapilláris csövek, hol használják őket, mit kell ellenőrizniük a vásárlóknak rendelés előtt, és hogyan kerülhetik el az olyan gyakori problémákat, mint az eltömődés, a szivárgás, a deformáció és az inkonzisztens áramlás. Gyakorlati minőségi szempontokat is bevezet az OEM, ipari, hűtési, HVAC és precíziós alkatrészekkel kapcsolatos alkalmazásokhoz.

Tartalomjegyzék

1. Mi az a vörösréz kapilláriscső?

A vörösréz kapilláriscső egy keskeny, kis furatú, rézből készült cső, amelyet általában akkor használnak, ha egy folyadék vagy gáz szabályozott mozgásához kompakt járatra van szükség. A „vörös réz” kifejezés általában a jellegzetes vöröses fémes megjelenésű és magas réztartalmú rézre utal.

Ellentétben a nagyobb rézcsövekkel, amelyeket elsősorban jelentős folyadékmennyiségek szállítására terveztek, a kapilláriscső sokkal kisebb belső átmérővel rendelkezik. Ez a kis járat jelentős ellenállást kelthet az áramlással szemben, így a csövet hasznos lehet olyan rendszerekben, ahol az áramlást korlátozni, mérni vagy szabályozni kell.

A hűtőberendezésekben például a kapilláriscső fix áramláskorlátozó komponensként működhet a rendszer nagynyomású és kisnyomású oldala között. Más alkalmazásokban kompakt hőátadó járatként, érzékelővezetékként, összekötő csőként vagy precíziós folyadékcsatornaként szolgálhat.

2. Főbb anyag- és teljesítménytulajdonságok

A rezet széles körben használják precíziós csövekhez, mivel több hasznos tulajdonságot egyesít egy anyagban. A vásárlók és mérnökök számára ezen jellemzők megértése segít eldönteni, hogy a vörösréz kapilláriscső alkalmas-e egy adott működési környezetre.

Az anyagi előnyök azonban önmagukban nem garantálják a jó teljesítményt. A rossz méretszabályozású vagy nem megfelelő belső tisztaságú cső még akkor is problémákat okozhat, ha az alapréz megfelelő.

3. Közös alkalmazások

A vörösréz kapilláriscső kis belső átjárója különösen hasznossá teszi olyan rendszerekben, amelyek szabályozott áramlást vagy kompakt csövet igényelnek. Tipikus alkalmazások a következők:

A cső helyes specifikációja nem egyszerűen az alkalmazás nevétől, hanem a rendszertől függ. Két hűtőrendszer például eltérő kapilláriscsövet igényelhet a hűtőközegben, az üzemi nyomásban, a hőmérsékletben, a kompresszor kapacitásában és a rendszer architektúrájában mutatkozó különbségek miatt.

4. Fontos kiválasztási tényezők

A megfelelő vörösréz kapilláriscső kiválasztásához többre van szükség, mint a külső átmérő ellenőrzésére. A vevőknek teljes műszaki követelményrendszert kell biztosítaniuk, hogy a csövet a tényleges munkakörülményekhez lehessen igazítani.

1. Belső átmérő:A belső átmérő kis változása jelentősen befolyásolhatja az áramlási ellenállást és a rendszer viselkedését.
2. Falvastagság:A falnak megfelelő mechanikai szilárdságot kell biztosítania, miközben megfelel a hely- és alakkövetelményeknek.
3. Cső hossza:A hossz befolyásolja a nyomásesést és az áramlási jellemzőket, különösen korlátozó alkalmazások esetén.
4. Anyagminőség:A kiválasztott rézminőségnek meg kell felelnie a tervezett alkalmazásnak, az alakítási folyamatnak és a környezetvédelmi követelményeknek.
5. Temper:A lágy, lágyított vagy keményebb körülmények megfelelőek lehetnek a különböző alakítási és beépítési követelményekhez.
6. Felületi állapot:A külső felületnek alkalmasnak kell lennie a tervezett illesztéshez, megjelenéshez és beépítési folyamathoz.
7. Belső tisztaság:A visszamaradt részecskék, olaj, nedvesség vagy gyártási törmelék különösen problémás lehet a kis furatú csövekben.
8. Mérettűrés:A következetesség elengedhetetlen, ha sok csövet használnak ismételt gyártás során.

5. Gyártási és minőségi szempontok

A precíziós rézcsövek esetében a gyártási konzisztencia ugyanolyan fontos lehet, mint a névleges anyagspecifikáció. A megbízható gyártási folyamatnak ellenőriznie kell a csövet a húzás, méretezés, lágyítás, vágás, tisztítás, ellenőrzés és csomagolás során.

A méretellenőrzés során ügyelni kell a külső és belső méretekre is, ahol szükséges. A kapilláris alkalmazásoknál a belső geometria különösen fontos, mert a kis átjáró nem hagy teret a méretváltoztatásnak.

A tisztaság is külön figyelmet érdemel. Szállítás és szerelés során a szennyeződések bejuthatnak a nyitott csövek végébe. A megfelelő lezárás, védőcsomagolás és megfelelő kezelési eljárások segítenek csökkenteni ezt a kockázatot.

A professzionális beszállítónak képesnek kell lennie arra is, hogy világosan kommunikáljon az anyagspecifikációkról, a rendelkezésre álló méretekről, a tűrésekről, a gyártási lehetőségekről, az ellenőrzési eljárásokról, a csomagolásról és a testreszabási lehetőségekről. Az egyértelmű műszaki kommunikáció csökkenti annak lehetőségét, hogy olyan terméket kapjanak, amely megfelel a névleges leírásnak, de nem felel meg a tényleges összeszerelési követelményeknek.

6. Gyakori problémák és gyakorlati megoldások

A kis furatú csövek érzékenyek lehetnek a gyártási és szerelési hibákra. A következő problémák azok közé tartoznak, amelyeket a mérnöki és beszerzési csapatoknak figyelembe kell venniük.

Ha egy rendszer váratlan teljesítményt tapasztal, a cső azonnali cseréje nem feltétlenül oldja meg a mögöttes problémát. A teljes rendszer, a működési feltételek, a beépítési mód és a csőspecifikáció ellenőrzése megbízhatóbb diagnózist biztosíthat.

7. Vörös réz kapilláriscső vs. szabványos rézcső

Mindkét termék rézből készül, de rendeltetésük nagyon eltérő lehet. A szabványos rézcsöveket általában folyadékszállításhoz, hőátadáshoz, szerkezeti csatlakozásokhoz vagy általános csővezetékekhez választják. A kapilláris cső szorosabban kapcsolódik a kis furatú, szabályozott áramlású és kompakt alkalmazásokhoz.

8. Vásárlási ellenőrző lista vásárlóknak

A beszerző csapatok gyakran szembesülnek egy egyszerű problémával: a szállítói árajánlatban előfordulhat, hogy rézkapilláris csövet tüntetnek fel, de előfordulhat, hogy a specifikáció nem tartalmaz elegendő információt annak meghatározásához, hogy a termék működni fog-e a végső összeszerelésben.

Megrendelés előtt erősítse meg a következőket:

• ☐ Réz anyag és az alkalmazandó szabvány
• ☐ Külső átmérő és belső átmérő
• ☐ Falvastagság és mérettűrés
• ☐ Csőhossz és hossztűrés
• ☐ Hőmérséklet vagy mechanikai állapot
• ☐ Belső és külső felületi követelmények
• ☐ Belső tisztasági követelmények
• ☐ Szivárgás- vagy nyomásvizsgálati követelmények adott esetben
• ☐ Csomagolás és csővégvédelem
• ☐ Mintaengedélyezés a mennyiségi gyártás előtt

Ha a cső egy hűtő- vagy folyadékszabályozó rendszer része, akkor is fontos a működési feltételek biztosítása, nem csak a terméknévre hagyatkozni. A releváns információk magukban foglalhatják a munkaközeget, a hőmérséklet-tartományt, a nyomásviszonyokat, a várható áramlási jellemzőket, a csatlakozási módot és a rendelkezésre álló beépítési helyet.

9. Miért fontos a gyártási konzisztencia?

Az ismételt gyártáshoz vörösréz kapilláris csöveket vásárló vállalkozások számára a konzisztencia gyakran értékesebb, mint az alacsony kezdeti árajánlat. Az egy mintában jól teljesítő, de a tételek között jelentősen eltérő cső növelheti az összeszerelési beállításokat, a gyártási hulladékot, az ellenőrzési költségeket és az értékesítés utáni kockázatot.

A Wenzhou Zenko Metal Co., Ltd. figyelembe vehető a rézcső termékek beszerzésekor, ahol fontosak az egyértelmű specifikációk, a stabil gyártás és az alkalmazásorientált kommunikáció. Az OEM és az ipari vásárlók számára az a leghasznosabb beszállítói kapcsolat, amelyben a műszaki követelményeket a gyártás előtt vitatják meg, nem pedig a probléma fellépése után.

Az erős beszerzési folyamatnak ezért össze kell kapcsolnia a termékleírásokat a tényleges alkalmazással. Ahelyett, hogy csak „piros réz kapilláris csövet” kérnének, a vásárlók megadhatják a szükséges méreteket, anyagelvárásokat, alkalmazási környezetet, mennyiséget, tűréshatárokat, feldolgozási követelményeket és csomagolási preferenciákat. Ez sokkal világosabb alapot biztosít a gyártónak az ajánlattételhez és a gyártáshoz.

10. Gyakran Ismételt Kérdések

11. Utolsó elvitel

A vörösréz kapilláriscső egyszerű alkatrésznek tűnhet, de kis méretei miatt teljesítménye rendkívül érzékeny az anyagminőségre, a belső átmérőre, a hosszra, a tisztaságra, a tűréshatárra és az alakítási feltételekre. Hűtési, HVAC, műszerezési, hőkezelési és egyéb precíziós alkalmazásokhoz elengedhetetlen a cső kiválasztása a tényleges működési követelményeknek megfelelően.

A leghatékonyabb beszerzési megközelítés az, ha először meghatározza az alkalmazást, majd a műszaki specifikációt, majd értékeli a szállítókat a gyártási konzisztencia, a minőség-ellenőrzés, a kommunikáció, a testreszabási képesség és az általános érték alapján. Ez csökkenti az áramlási inkonzisztencia, az eltömődés, a szivárgás, a deformáció és az ismétlődő gyártási problémák kockázatát.
