Precíziós vörösréz tekercscsőszéles körben használják, ahol a megbízható hőátadás, a szabályozott folyadékáramlás, a rugalmasság, a korrózióállóság és a méretkonzisztencia fontos. Folyamatos tekercses konfigurációja csökkentheti az illesztéseket és leegyszerűsíti a telepítést a több egyenes csőszakaszhoz képest. HVAC, hűtés, hőcserélők, vízvezetékek, napkollektoros rendszerek és ipari berendezések esetében a cső minősége közvetlenül befolyásolja a rendszer megbízhatóságát. Ez az útmutató ismerteti az anyagjellemzőket, a gyártási szempontokat, a méretkövetelményeket, az alkalmazásokat, a testreszabási lehetőségeket, a minőségellenőrzést és a vásárlási szempontokat, amelyeket a mérnököknek és a vásárlóknak értékelniük kell a precíziós vörösréz tekercscső beszerzésekor.
- Mi az a precíziós vörösréz tekercscső?
- Hogyan támogatja a tekercs szerkezete a telepítést
- Az anyagjellemzők, amelyek számítanak
- Gyártás és precíziós vezérlés
- Az ellenőrizendő legfontosabb specifikációk
- Főbb ipari alkalmazások
- A teljesítmény előnyei
- Hogyan határozzuk meg a megfelelő csövet
- Minőségi és ellenőrzési szempontok
- Miért számít a gyártási képesség?
- Gyakran Ismételt Kérdések
- Következtetés

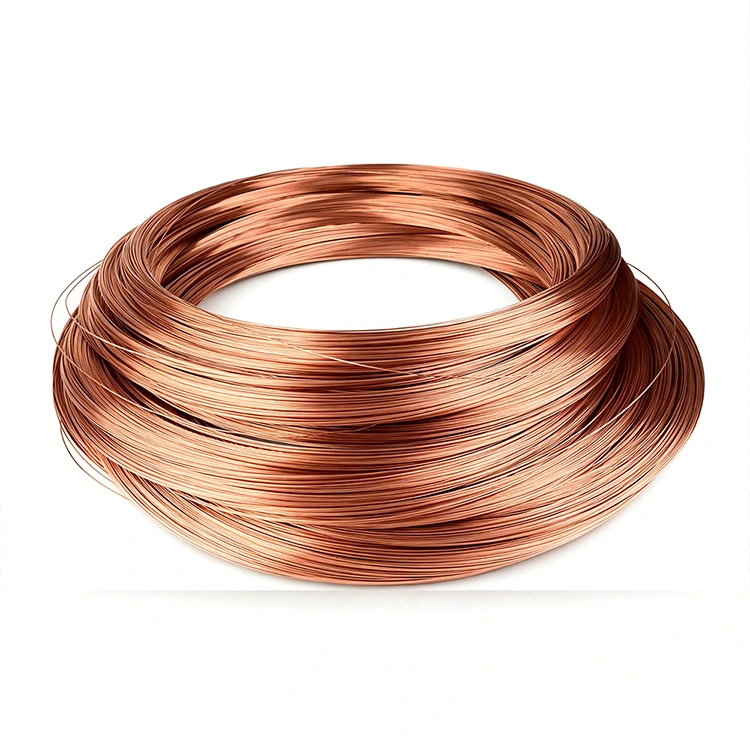

Mi az a precíziós vörösréz tekercscső?
A precíziós vörösréz tekercscső egy folytonos hosszúságú rézcső, amelyet szabályozott tekercs konfigurációvá alakítanak ki. A „vörös réz” kifejezés általában a nagy tisztaságú rézre vonatkozik, míg a „precíziós” kifejezés a méretbeli konzisztenciát, a felület minőségét, a falvastagság szabályozását és a megbízható gyártási tűréseket hangsúlyozza.
Ellentétben a rövid, egyenes csőszakaszokkal, amelyek ismételt csatlakozásokat igényelnek, a tekercs lényegesen hosszabb folyamatos hosszt biztosít. Ez a konfiguráció különösen akkor hasznos, ha egy projekt rugalmas útválasztást, kompakt tárolást vagy kevesebb csatlakozási pontot igényel.
A réz természetesen kiválóan alkalmas hőátadási alkalmazásokra a magas hővezető képessége miatt. Ezenkívül jó rugalmasságot biztosít, lehetővé téve a megfelelően gyártott csövek kialakítását és hajlítását anélkül, hogy a telepítés során szükségtelen repedések keletkeznének.
Hogyan támogatja a tekercs szerkezete a telepítést
A folyamatos tekercs formátum az egyik legpraktikusabb jellemzője ennek a csőtípusnak. A nagy elvezetési távolságot igénylő alkalmazásokban a szerelők a sok rövid szakasz összeszerelése helyett hosszabb csőhosszal is dolgozhatnak.
- Kevesebb csatlakozási pont:A hosszú összefüggő hosszúságok csökkenthetik a megfelelő telepítéseknél szükséges illesztések számát.
- Rugalmas útválasztás:Az izzított rézcsövek ívelt elvezetést is alkalmazhatnak, ahol az alkalmazás lehetővé teszi.
- Hatékony szállítás:A tekercselt termékek kevesebb lineáris csomagolási helyet foglalhatnak el, mint az egyenértékű egyenes hosszúságok.
- Gyorsabb telepítés:A csökkentett vágási és illesztési követelmények leegyszerűsíthetik a szántóföldi munkát.
- Kisebb lehetséges szivárgási kitettség:Kevesebb csatlakozás jelenthet kevesebb potenciális csatlakozási pontot, amely ellenőrzést igényel.
Ezek az előnyök különösen fontosak a hűtési, légkondicionálási, hőátadási, vízkeringtetési és egyéb rendszerekben, ahol a telepítési rugalmasság számít.
Az anyagjellemzők, amelyek számítanak
Az anyagválasztásnak meg kell felelnie a működési környezetnek, nem pedig kizárólag egy általános „rézcső” leírásra hagyatkozni. A különböző rézminőségek és gyártási feltételek a vezetőképesség, az alakíthatóság, a szilárdság és az alkalmazási alkalmasság különböző kombinációit biztosíthatják.
| Jellegzetes | Miért számít | Tipikus mérnöki konszern |
|---|---|---|
| Hővezetőképesség | Támogatja a hatékony hőátadást | Hőcserélő és HVAC teljesítmény |
| Hajlékonyság | Ellenőrzött alakítást és hajlítást tesz lehetővé | Telepítés és útválasztás |
| Korrózióállóság | Támogatja a hosszú távú szolgáltatást megfelelő környezetben | Páratartalom, víz, hűtőközeg és ipari körülmények |
| Méretkonzisztencia | Segít fenntartani a kiszámítható kapcsolatokat és áramlási jellemzőket | Összeszerelési pontosság és rendszerstabilitás |
| Felületi tisztaság | Csökkenti a szennyeződés kockázatát az érzékeny alkalmazásokban | Hűtés, műszerek és speciális rendszerek |
Igényes projektek esetén a vásárlóknak kérniük kell a pontos anyagmegnevezést, az alkalmazandó termékszabványt, a mechanikai követelményeket, a mérettűréseket és a vizsgálati dokumentációt, ahelyett, hogy egyedül az anyagnévre hagyatkoznának.
Gyártás és precíziós vezérlés
A konzisztens tekercscsövek az ellenőrzött gyártástól függenek a nyersanyag-előkészítéstől a formázáson, húzáson, lágyításon, vágáson, tisztításon, ellenőrzésen és csomagoláson át. Mindegyik szakasz befolyásolhatja a cső végső méretét és felületi állapotát.
A precíziós rajz különösen fontos, ha egy projekt ellenőrzött külső átmérőt, belső átmérőt, falvastagságot vagy szűk mérettűrést igényel. A lágyítás akkor használható, ha nagyobb rugalmasságra és alakíthatóságra van szükség.
A precíziós fém alkatrészek esetében a gyártási konzisztencia ugyanolyan fontos, mint maga a specifikáció. A névleges méretnek megfelelő, de tételenként jelentősen eltérő cső problémákat okozhat az összeszerelés és a későbbi feldolgozás során.
Az ellenőrizendő legfontosabb specifikációk
A világos beszerzési specifikáció megakadályozza a félreértéseket a vevő és a gyártó között. Mielőtt árajánlatot kérne, a mérnöki csapatoknak meg kell határozniuk a következő paramétereket.
| Specifikáció | Mit kell meghatározni | Miért Fontos |
|---|---|---|
| Anyag | Rézminőségű és tisztasági követelmények | Meghatározza az anyag tulajdonságait és az alkalmazási kompatibilitást |
| Külső átmérő | Szükséges OD és tolerancia | Szabályozza a csatlakozási és telepítési kompatibilitást |
| Falvastagság | Névleges vastagság és tűrés | Befolyásolja a nyomásképességet, a súlyt és az alakot |
| Tekercs hossza | Hossz tekercsenként vagy teljes mennyiség | Befolyásolja a telepítés hatékonyságát és a logisztikát |
| Az indulat | Lágyított vagy más szükséges állapot | Meghatározza a rugalmasságot és az alakító magatartást |
| Felületi állapot | Tisztaság, kikészítés és védelem | Fontos az érzékeny vagy nagy tisztaságú alkalmazásokhoz |
| Csomagolás | Tekercsvédelem, kupakok, csomagolás és címkézés | Védi a termékeket tárolás és szállítás közben |
| Standard | Alkalmazható ASTM, EN, JIS vagy projekt specifikáció | Objektív minőségi referenciát hoz létre |
A tervezett alkalmazástól függően a rézcsöveket olyan szabványok szerint határozhatják meg, mint az ASTM B280 vagy más vonatkozó nemzetközi előírások. A megfelelő szabványt mindig az aktuális rendszertervezésnek és a célpiaci követelményeknek megfelelően kell kiválasztani.
Főbb ipari alkalmazások
A precíziós vörösréz tekercscső termikus és folyadékkezelési alkalmazások széles körére alkalmas. A pontos csőspecifikációnak meg kell felelnie az üzemi nyomásnak, hőmérsékletnek, folyadéknak, tisztasági követelménynek és a beépítési módnak.
- HVAC és hűtés:A rézcsöveket széles körben használják hűtőközeg-körökben, légkondicionáló rendszerekben, hűtőberendezésekben és hőkezelési egységekben.
- Hőcserélők:A réz hővezető képessége alkalmassá teszi olyan alkalmazásokra, ahol hatékony hőátadásra van szükség.
- Víz- és vízvezetékrendszerek:Megfelelő rézcsövek használhatók a vízkeringtetéshez és a folyadékelosztáshoz, ha az anyag kompatibilis az alkalmazással.
- Napkollektoros rendszerek:A tekercses rézcső beépíthető hőcirkulációs és hőátadó rendszerbe.
- Ipari berendezések:A testreszabott rézcsövek beépíthetők gépekbe, hőszabályozó rendszerekbe és speciális berendezésekbe.
- Hangszerelés:Kisebb precíziós csövek használhatók ott, ahol az ellenőrzött méretek és a folyadékelvezetés fontosak.
A beszállító azon képessége, hogy személyre szabja a méreteket, hosszokat, temperálást, formázást, tisztítást és csomagolást, különösen értékessé válhat, ha a szokásos kereskedelmi csövek nem egyeznek a berendezés kialakításával.
A teljesítmény előnyei
1. Hatékony hőátadás
A réz magas hővezető képessége erős jelöltté teszi az olyan rendszerek számára, amelyekben a hőnek hatékonyan kell áthaladnia a cső falán. Ez a tulajdonság hasznos elpárologtatókban, kondenzátorokban, hőcserélőkben, hőkeringtető rendszerekben és más hőátadó berendezésekben.
2. Jó alakíthatóság
A megfelelően kiválasztott lágyított réz tekercscső könnyebben vezethető és alakítható, mint a merev, egyenes csöv. Ez akkor lehet hasznos, ha a berendezés elrendezése kanyarokat, kompakt tereket vagy szabálytalan útválasztási követelményeket tartalmaz.
3. Folyamatos hosszak
A tekercs konfiguráció lehetővé teszi a gyártók számára, hogy hosszú, folyamatos csöveket szállítsanak. Ez leegyszerűsítheti a telepítés tervezését és csökkentheti a közbenső csatlakozások számát megfelelő kivitelben.
4. Kompakt tárolás
A tekercses csöveket hatékonyan lehet csomagolni, így praktikus a szállításhoz és a raktári kezeléshez. A csomagolásnak azonban meg kell védenie a csövet a deformációtól, a nedvességtől, a szennyeződéstől és a mechanikai sérülésektől.
5. Egyedi gyártás
A precíziós csőgyártók testreszabott méreteket és feldolgozási konfigurációkat állíthatnak elő berendezésgyártók, forgalmazók, vállalkozók és OEM-projektek számára.
Hogyan határozzuk meg a megfelelő csövet
A tekercscső kiválasztását a terméknév helyett a működési feltételekkel kell kezdeni. A gyakorlati specifikációs folyamat a következő lépéseket követheti:
- Azonosítsa az alkalmazást.Határozza meg, hogy a csövet hűtésre, hőátadásra, vízkeringtetésre, műszerezésre vagy más célra használják.
- Határozza meg a működési feltételeket.Jegyezze fel a hőmérsékletet, a nyomást, a folyadék vagy gáz típusát és a környezeti expozíciót.
- Határozza meg a méreteket.Adja meg a külső átmérőt, a belső átmérőt vagy a falvastagságot, a hosszt és a mérettűréseket.
- Válassza ki az indulatot.Döntse el, hogy a rugalmasság vagy a nagyobb mechanikai szilárdság a fontosabb a telepítéshez.
- Erősítse meg az alkalmazandó szabványokat.Adja meg a szükséges ASTM-, EN-, JIS-, ügyfél- vagy projektszabványt.
- Adja meg a felületi követelményeket.Érzékeny alkalmazásokhoz határozzon meg tisztítási, dugaszolási, kupakolási vagy egyéb védelmi követelményeket.
- Erősítse meg a csomagolást.Határozza meg a tekercs méretét, súlyát, címkézését, védelmét és az exportcsomagolást.
- Kérjen ellenőrzési dokumentációt.Kérjen anyagtanúsítványokat, méretjelentéseket, nyomáspróbákat vagy egyéb, az alkalmazáshoz kapcsolódó dokumentációt.
Minőségi és ellenőrzési szempontok
A minőségellenőrzésnek ki kell terjednie a réz anyagára és a kész tekercsre is. Egy átfogó vizsgálati terv tartalmazhat anyagellenőrzést, méretellenőrzést, felületvizsgálatot, szivárgás- vagy nyomáspróbát adott esetben, tisztaság-ellenőrzést és csomagolásellenőrzést.
A Wenzhou Zenko Metal Co., Ltd. kijelenti, hogy gyártási rendszere ISO 9001 tanúsítvánnyal rendelkezik, és támogatja az ASTM B152 és ASTM B280 szabványok szerinti gyártást. A vállalat ismerteti a precíziós húzásra, vágásra, élletörésre, alakításra, vákuumos izzításra, ultrahangos tisztításra, ellenőrzésre és exportcsomagolásra vonatkozó képességeket is. :contentReference[oaicite:1]{index=1}
Ezek a képességek akkor relevánsak, ha a vevőnek többre van szüksége, mint egy árucikk rézcsőre, és ehelyett megismételhető méretekre, ellenőrzött feldolgozásra, testreszabott konfigurációkra és dokumentált minőségre van szüksége.
A nemzetközi beszerzéseknél a vevőknek figyelembe kell venniük a tételek nyomon követhetőségét és az ellenőrzési jegyzőkönyvek elérhetőségét is. A Zenko kijelenti, hogy termékeihez rendelkezésre áll az ellenőrzési dokumentáció és a harmadik féltől származó ellenőrzési támogatás. :contentReference[oaicite:2]{index=2}
Miért számít a gyártási képesség?
A precíziós réz tekercscső beszállítójának kiválasztása végső soron éppúgy gyártási döntés, mint anyagi döntés. Az integrált feldolgozási képességekkel rendelkező beszállító csökkentheti annak szükségességét, hogy több alvállalkozót koordináljon a rajzoláshoz, alakításhoz, lágyításhoz, tisztításhoz, vágáshoz és ellenőrzéshez.
A Wenzhou Zenko Metal Co., Ltd. 2017-ben alakult, és a precíziós fémcsövekre és a precíziós megmunkálásra összpontosít. Kijelentett gyártási képességei közé tartoznak a rézkapilláris csövek, a vörösréz tekercscsövek, a testreszabott alkatrészek, a vákuummal lágyított precíziós alkatrészek és az ultrahanggal tisztított szerelvények. A cég mintegy 8000 négyzetméteres gyárterületről és mintegy 150 gyártóberendezésről számol be. :contentReference[oaicite:3]{index=3}
A Zenko OEM és ODM szolgáltatásokat is nyújt, beleértve a testreszabott méreteket, rajzokat, mintákat és saját csomagolást. Közzétett információi azt mutatják, hogy a standard raktáron lévő termékek általában több napon belül kiszállíthatók, míg az egyedi megrendelések bonyolultságtól és mennyiségtől függően hosszabb gyártási ütemezést igényelhetnek. :contentReference[oaicite:4]{index=4}
A HVAC alkatrészeket, hűtőberendezéseket, hőátadó egységeket, vízvezeték-szerelvényeket vagy ipari rendszereket fejlesztő vásárlók számára az ilyen típusú integrált gyártási támogatás egyszerűbbé teheti a beszerzési folyamatot.
Gyakran Ismételt Kérdések
Gyakran használják HVAC-ban, hűtésben, hőcserélőkben, vízvezetékekben, napkollektoros rendszerekben, ipari berendezésekben és egyéb olyan alkalmazásokban, amelyek megbízható rézcsöveket és rugalmas elvezetést igényelnek.
A tekercscső folyamatos hosszúságot és nagyobb irányítási rugalmasságot biztosít. Megfelelő alkalmazások esetén ez csökkentheti a csatlakozások számát, egyszerűsíti a telepítést, valamint hatékonyabbá teszi a szállítást és a tárolást.
Igen. A gyártótól függően a testreszabás kiterjedhet az átmérőre, a falvastagságra, a tekercs hosszára, az edzettségre, a felületkezelésre, a vágásra, az alakításra, a tisztításra, a csomagolásra és egyéb projektspecifikus követelményekre.
Adja meg az anyagminőséget, a csőátmérőt, a falvastagságot, a tekercs hosszát, az edzettséget, a mennyiséget, az alkalmazást, az üzemi nyomást és hőmérsékletet, az alkalmazandó szabványokat, a felületi követelményeket, a csomagolási követelményeket és a rajzokat, ha vannak.
A rezet széles körben használják a HVAC-ban és a hűtésben hővezető képessége, flexibilitása és a csőrendszerekben való bevált felhasználása miatt. Az anyagválasztásnál azonban mindig figyelembe kell venni a hűtőközeget, a nyomást, a hőmérsékletet, a csatlakozási módot és az alkalmazandó rendszerkövetelményeket.
A projekttől függően hasznos dokumentumok lehetnek anyagtanúsítványok, méretellenőrzési jelentések, vizsgálati jelentések, megfelelőségi tanúsítványok, tételek nyomon követhetőségi nyilvántartásai és a vonatkozó tanúsítási dokumentumok.
Igen. Az OEM projektek az ügyfelek rajzai, meghatározott méretek, szükséges tekercshosszok, feldolgozási követelmények, ellenőrzési kritériumok és csomagolási utasítások alapján alakíthatók ki.
A megfelelő csomagolásnak meg kell akadályoznia a deformációt, a nedvességnek való kitettséget, a szennyeződést, a karcolásokat és a végkárosodást. A pontos csomagolási módot a csőméret, a tekercs súlya, a szállítási feltételek és a tárolás időtartama alapján kell kiválasztani.
Következtetés
A precíziós vörösréz tekercscső egyesíti a rézben rejlő előnyöket a folyamatos tekercselés gyakorlati előnyeivel. A mérnökök és a beszerzési csapatok számára a legfontosabb szempontok nem csupán az ár és a névleges méretek. Az anyagminőség, a méretpontosság, a falvastagság, az edzettség, a felület állapota, a gyártási konzisztencia, az alkalmazandó szabványok, a vizsgálati dokumentáció és a csomagolás egyaránt hozzájárul a végtermék megbízhatóságához.
A megfelelő specifikáció csökkentheti a telepítési nehézségeket, javíthatja a méretkompatibilitást, támogatja a hatékony hőátadást, és kiszámíthatóbb ellátási láncot hozhat létre. A személyre szabott ipari alkalmazásokhoz a precíziós rajzolásra, alakításra, lágyításra, tisztításra, ellenőrzésre és OEM/ODM gyártásra képes gyártóval való közvetlen együttműködés tovább egyszerűsítheti a beszerzést.
