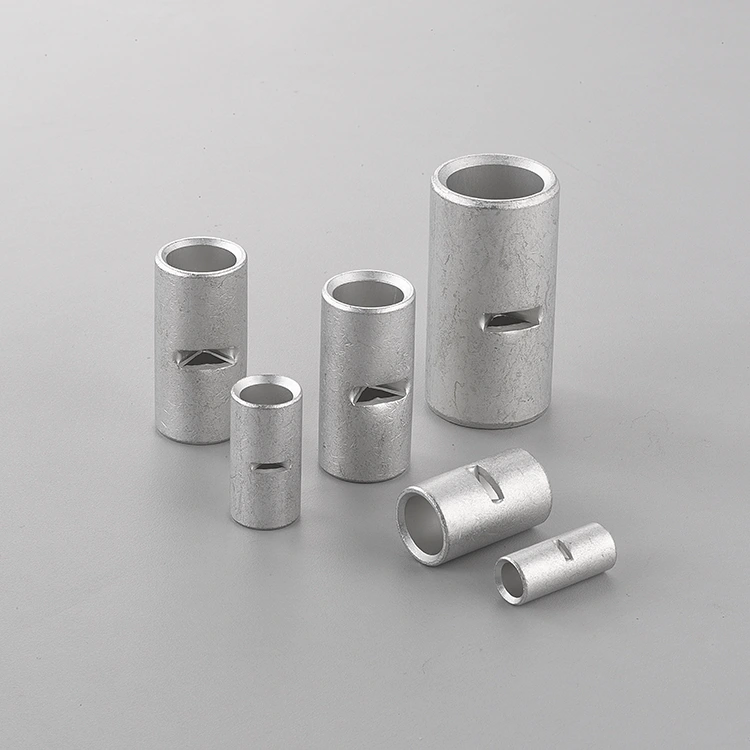

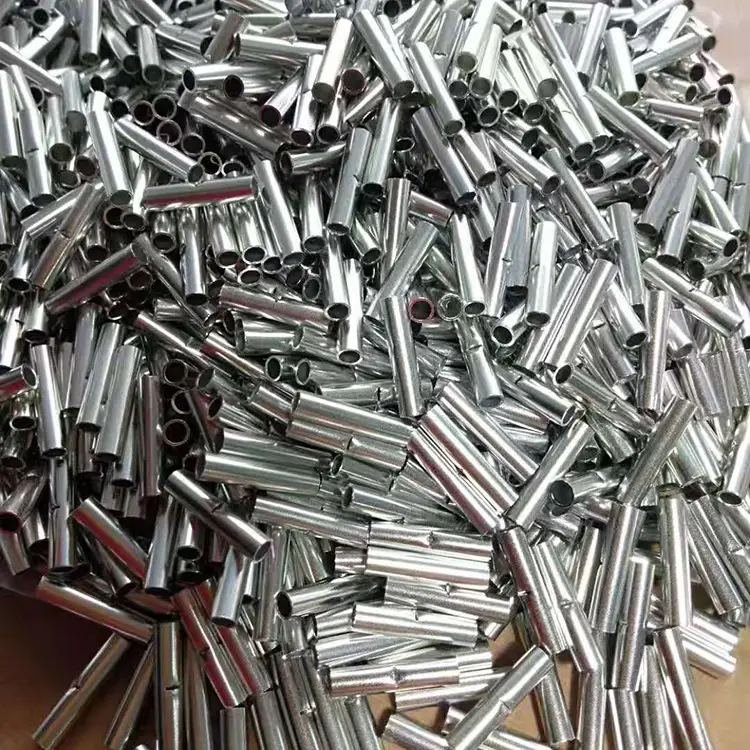

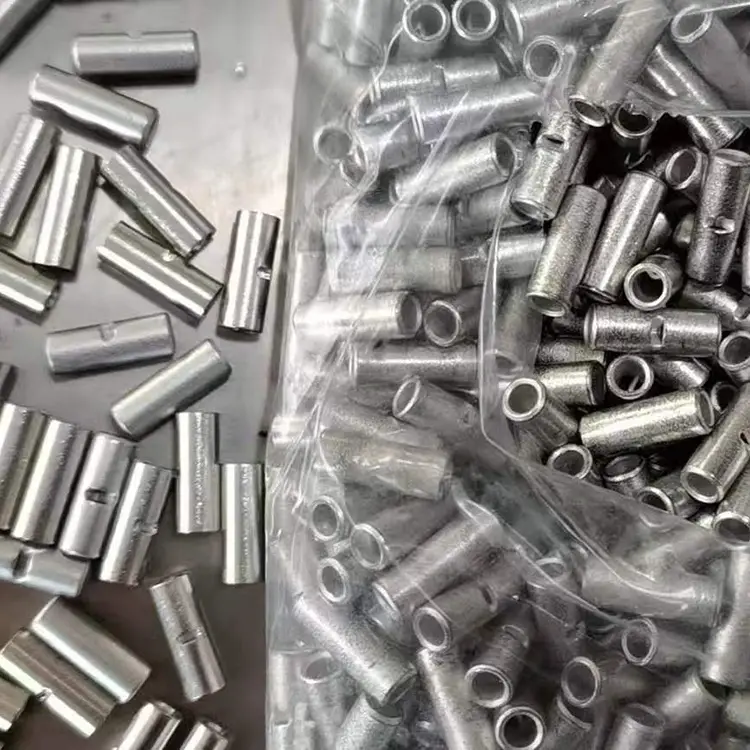

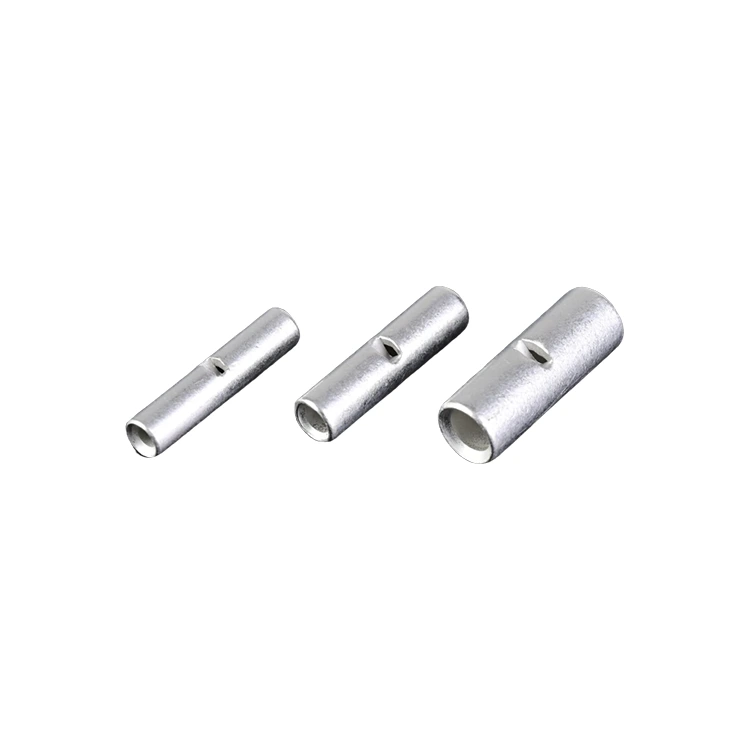

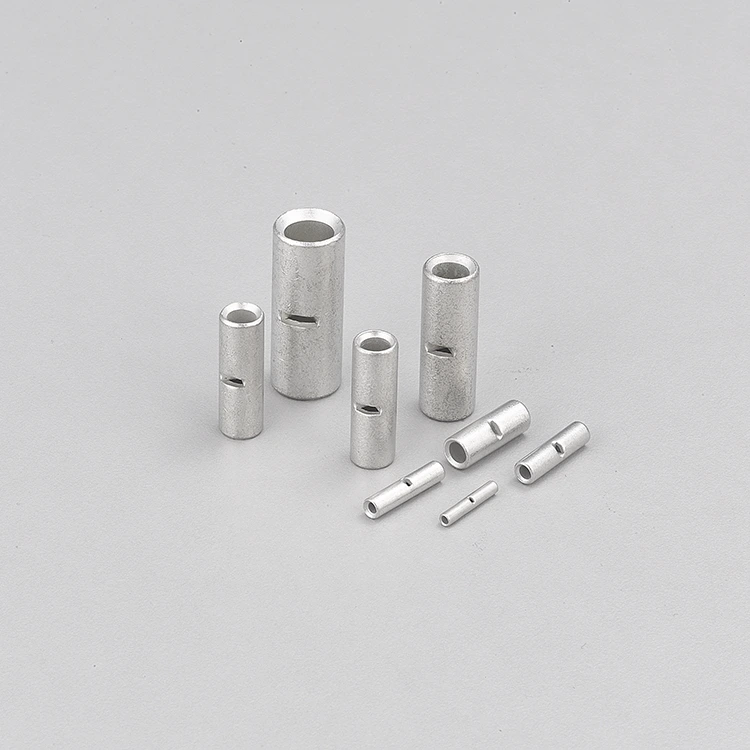

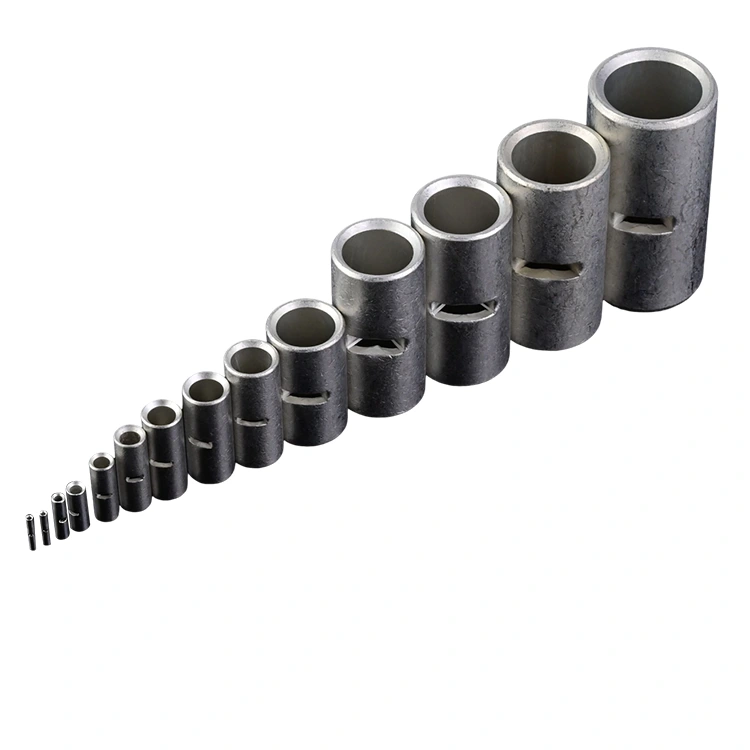

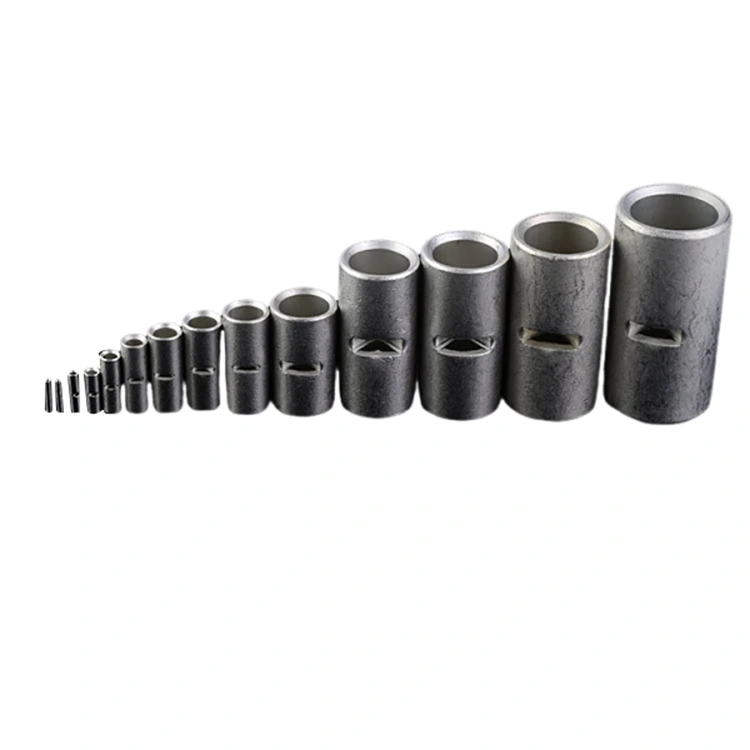

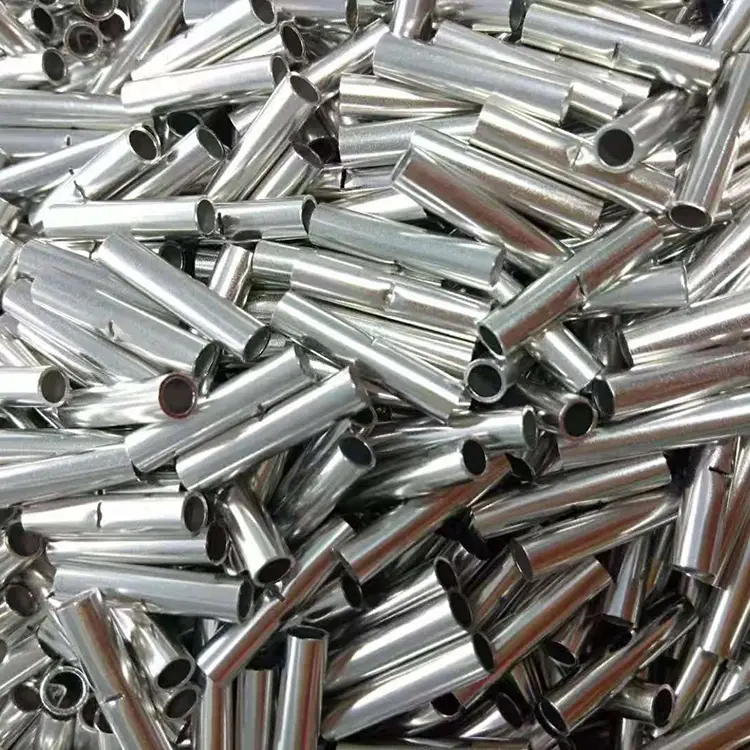

Ónozott réz tompakötés

Professzionális kínai gyártóként a Zenko csúcsminőségű ónozott réz tompakötést szeretne kínálni, amelynek dupla letört végei vannak. Ezeket a kettős letörésű végeket úgy tervezték, hogy megkönnyítsék a vezetékek behelyezését, és csökkentsék a huzalszálak interferenciáját az összeszerelés során. A hüvely különböző méretekben, keménységi tartományokban és bevonatvastagságban gyártható, hogy megfeleljen a huzalméretnek és a krimpelési követelményeknek.

A gyártás egységessége érdekében a gyártási folyamat magában foglalja a vákuumos izzítást, az ultrahangos tisztítást, a méretellenőrzést és a CCD-s vizuális ellenőrzést, a specifikációkat az ügyfél alkalmazási és termékkövetelményei szerint szabályozzák.

A termék előnyei

2,5 μm ónozott felület

Meghatározott védő ónréteget biztosít a rézfelületnek, és meghatározott körülmények között támogatja az oxidációval szembeni ellenállást.

OFC réz konstrukció

Biztosítja az elektromos vezetékek csatlakoztatásához szükséges vezetőképes alapot, miközben lehetővé teszi a szabályozott mechanikai deformációt a krimpelés során.

Kettős élű kivitel

Megkönnyíti a vezetékek behelyezését, és segít csökkenteni a huzalszálak interferenciáját az összeszerelés során.

Ellenőrzött izzítás

Segít állandó rézkeménység kialakításában a kiszámíthatóbb krimpelési deformáció érdekében.

Műszaki előírások

Mérnöki tervezés

Kettős élű végek

A letört nyílások simább belépési utat biztosítanak a vezetékek számára a behelyezés során. Ez segít csökkenteni az érintkezést a hüvely éles szélei és az egyes huzalszálak között, különösen, ha a toldást finom szálú vezetékekkel használják.

A geometria támogatja a gyorsabb kézi vagy automatizált huzalbehelyezést és a konzisztensebb pozicionálást a krimpelés előtt.

Ónozott réz konstrukció

A réz hüvely biztosítja a vezető utat az összekapcsolt vezetékek között. Az ónfelület segít megvédeni a rezet az oxidációtól és a nedvességtől, miközben megfelelő felületet biztosít az elektromos csatlakozáshoz.

A szükséges termékkonfigurációnak megfelelően minimum 2,5 μm ónozási vastagság adható meg.

Szabályozott hüvelykeménység

A rézhüvely mechanikai tulajdonságai befolyásolják a hordó deformálódását a krimpelés során. A szabályozott keménységi tartomány segít kiszámíthatóbb deformációt biztosítani a megadott krimpelési feltételek mellett.

Testreszabott termékek esetén a keménység beállítható a huzal felépítése, a vezeték mérete és a krimpelő szerszámok követelményei szerint

Alkalmazási forgatókönyvek

Az ónozott réz tompacsatlakozó olyan huzal- és kábelköteg-összeállítási alkalmazásokhoz alkalmas, ahol állandó krimpelés, elektromos vezetőképesség és felületvédelem szükséges.

Elektromos járművek (EV)

Használható kábel- és kábelköteg-szerelvényekhez, beleértve az invertert, a motorvezérlőt és a beépített töltőcsatlakozásokat.

Fotovoltaikus és energiatárolás

Alkalmas PV berendezések, energiatároló rendszerek, inverteres szekrények és akkumulátor-rack szerelvények huzalozására.

Ipari vezérlő és VFD rendszerek

Vezérlőszekrényeken, VFD berendezéseken, ipari gépeken és elektromos vezérlőrendszereken belüli vezetékes csatlakozásokhoz tervezték.

Töltési infrastruktúra

Testreszabható a töltőberendezések kábel- és kábelköteg-csatlakozásaihoz a vezeték méretének, az áramkövetelményeknek és a krimpelési előírásoknak megfelelően.

Hogyan készül a termék?

Rézformálás

Az OFC rézanyagot a megadott belső átmérőnek, külső átmérőnek, falvastagságnak és hosszúságnak megfelelően alakítják ki a kívánt hüvelygeometriára.

Precíziós vágás és letörés

A hüvelyek precíziós vágásúak a szükséges méretekre, majd kétvégű letörés követi a nyílás geometriáját és megkönnyíti a vezeték behelyezését.

Vákuumos izzítás

A hideg megmunkálás megváltoztathatja a réz belső szerkezetét és keménységét. A vákuumos izzítást a belső feszültség enyhítésére és a szükséges anyagkeménység megállapítására használják a későbbi feldolgozás előtt.

Az izzítási hőmérséklet és a tartási feltételek a kívánt keménységi tartománynak megfelelően szabályozhatók.

Ultrahangos tisztítás

Az alakítás és megmunkálás után a hüvelyeket ultrahangos tisztításnak vetik alá, hogy eltávolítsák a feldolgozási maradványokat, például az olajat és a finom fémrészecskéket.

A többlépcsős tisztítási folyamat a következőket tartalmazhatja:

Lúgos tisztítás → Vízöblítés → Felületkezelés → Forró levegős szárítás

A tisztítási folyamat előkészíti a rézfelületet a későbbi bevonatokhoz, és segít fenntartani a felület egyenletes tisztaságát.

Elektro-ón bevonat

A megtisztított rézhüvelyek elektro-ón bevonattal vannak ellátva, hogy elérjék a megadott felületi minőséget és bevonat vastagságot. A szabványos konfiguráció legalább 2,5 μm-es ónréteget biztosít, vastagabb bevonattal pedig az egyedi igényekhez.

Minőségellenőrzés és ellenőrzés

Méretvizsgálat

A kritikus méretek ellenőrzésére speciális mérőeszközöket és mérőberendezéseket használnak, beleértve:

· Belső átmérő

· Külső átmérő

· Teljes hossz

· Falvastagság

· Letörés méretei

Ezek a mérések segítenek biztosítani a kompatibilitást a meghatározott huzalméretekkel és krimpelőszerszámokkal.

Keménység ellenőrzése

Az izzított réz hüvelyek keménysége a megadott keménységi tartományhoz képest ellenőrizhető a gyártási tételek közötti konzisztencia megőrzése érdekében.

Bevonatvizsgálat

Az ónozás vastagsága és a felület állapota a vonatkozó termékleírás szerint ellenőrizhető.

Az ellenőrzési elemek a következők lehetnek:

· A bevonat vastagsága

· Felületi lefedettség

· Karcolások

· Elszíneződés

· Hámlás vagy látható felületi hibák

CCD vizuális ellenőrzés

A CCD látórendszerek a gyártási alkatrészek automatikus ellenőrzésére használhatók vizuális és mérethibák szempontjából, beleértve:

· Letörés aszimmetria

· Sorja

· Felületi karcolások

· Deformáció

· idegen anyagok

· Látható bevonathibák

Mechanikai és elektromos tesztelés

Ahol a termékleírás megköveteli, a kész toldások a következők szerint értékelhetők:

· Kihúzási erő

· Érintkezési ellenállás

· Krimpelési teljesítmény

· Hőmérséklet-emelkedési teljesítmény

GYIK

1. Mire használható az ónozott réz tompakötés?

Két vezeték végpontok közötti összekapcsolására szolgál krimpelés útján, általában elektromos járművek, inverterek, energiatárolók, vezérlőszekrények és ipari huzalozási alkalmazásokhoz.

2. Miért van ónozott a réz toldás?

Az ónozás segít megvédeni a rézfelületet az oxidációtól és a nedvességtől, miközben megfelelő vezetőképes csatlakozási felületet biztosít. A szabványos bevonat vastagság ≥2,5 μm.

3. Mi az előnye a kettős letöréses kialakításnak?

A lesarkított végek simán belevezetik a vezetőhuzalokat a hüvelybe, segítve a szálkárok csökkentését és a krimpelés hatékonyságának javítását.

4. Miért alkalmazzák a vákuumos izzítást?

A vákuumos izzítás segít szabályozni a réz keménységét és enyhíteni a belső feszültséget, elősegítve a konzisztensebb deformációt a krimpelés során.

5. Testreszabható a termék?

Igen. A méretek, a keménység, az ónozás vastagsága, a jelölés és a csomagolás testreszabható a huzalméret, a szerszámok és az alkalmazási követelmények szerint.
