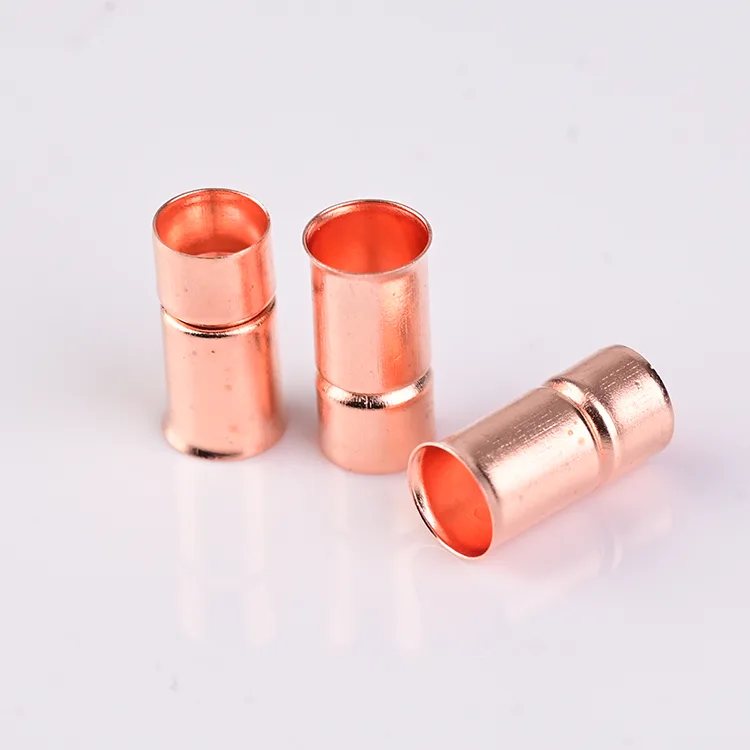

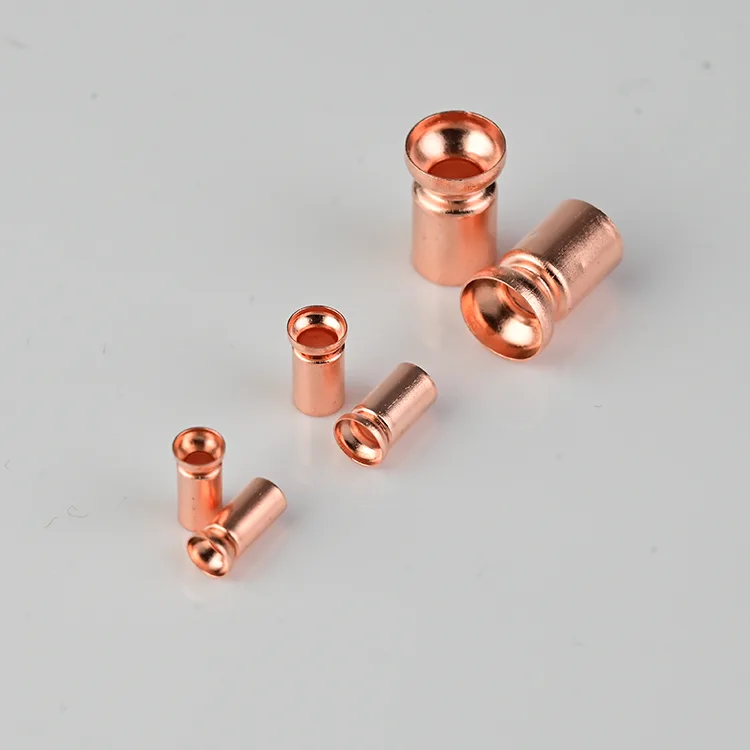

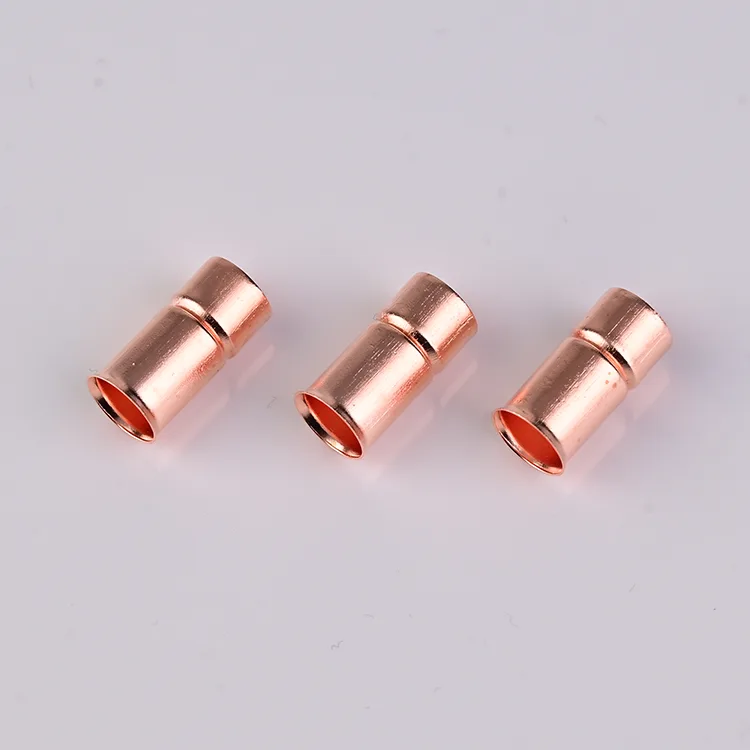

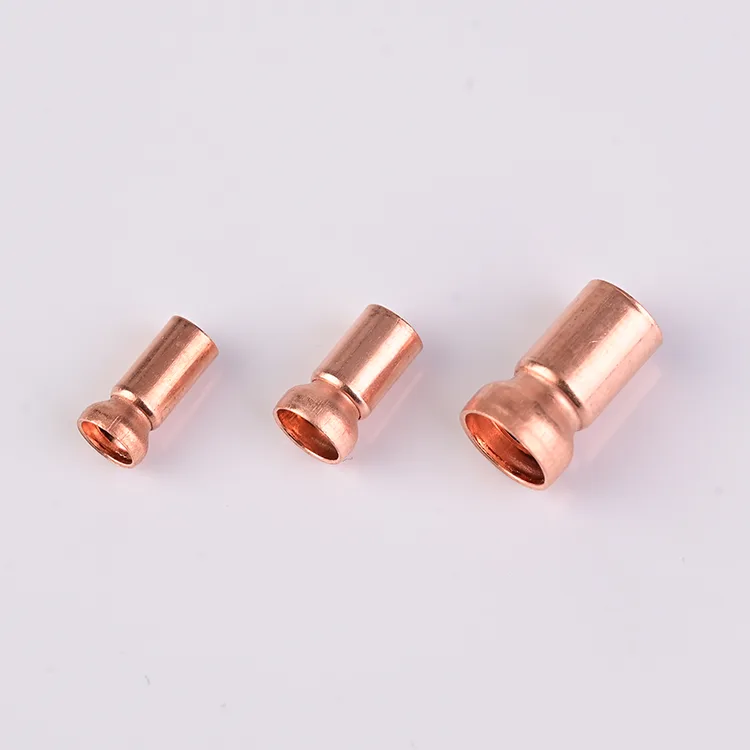

Nagyáramú vörösréz persely

Tervezés nagyáramú alkalmazásokhoz

Ha az áram meghaladja a 100 A-t, minden milliohm ellenállás számít. A Zenko gyár Kínában gyártott nagyáramú vörösréz perselyét vastagabb falakkal, nagyobb keresztmetszetekkel és precíziósan megmunkált felületekkel tervezték, hogy túlmelegedés nélkül kezelje a tartós nagyáramú terheléseket. A T2 lila réz konstrukció ≥98%-os IACS vezetőképességet biztosít, minimalizálva az áramveszteséget és a hőmérséklet-emelkedést terhelés alatt.

A nagyáramú gyűjtősín csatlakozásoknál az érintkező interfész a legkritikusabb pont. A rosszul megmunkált persely mikroréseket hoz létre, amelyek növelik az érintkezési ellenállást és forró pontokhoz vezetnek. CNC precíziós megmunkálásunk biztosítja, hogy minden nagyáramú vörösréz perselynek sima, lapos érintkezési felülete legyen, amely tökéletesen illeszkedik a gyűjtősínekhez, sorkapcsokhoz és kábelsarukhoz – kiküszöböli a nagy ellenállású interfészeket, mielőtt kialakulnának.

Hőkezelés nagyáramú rendszerekben

A hő a nagyáramú rendszerek ellensége. Ahogy folyik az áram, az ellenállásos fűtés megemeli az áramút minden alkatrészének hőmérsékletét. Professzionális kínai gyártóként a Zenko nagyáramú vörösréz perselyét a hőteljesítményt szem előtt tartva tervezték. A nagy tisztaságú lila réz kiváló hővezető képességet biztosít (≥385 W/m·K), hatékonyan továbbítja a hőt a csatlakozási pontról a környező szerkezetre.

A 300 A folyamatos áramot meghaladó alkalmazásokhoz ajánljuk a nagy teherbírású sorozatunkat megnövelt falvastagsággal és optimalizált felülettel a hőelvezetéshez. A sorozat minden nagyáramú vörösréz perselyét külön-külön tesztelik a méretpontosság és a felületminőség szempontjából a szállítás előtt. A részletekre való odafigyelés az oka annak, hogy az energiamérnökök világszerte megbíznak a Zenkoban a legigényesebb nagyáramú összekapcsolási projektjeikben.

Többet igénylő alkalmazások

Az elektromos járművek gyorstöltő állomásai, az akkumulátoros energiatároló rendszerek (BESS), az ipari áramelosztó panelek és a szünetmentes tápegységek (UPS) mind erős, nagyáramú összekapcsolást igényelnek. A Zenko nagyáramú vörös réz perselyét ezekhez az alkalmazásokhoz validálták, és bizonyítottan teljesít 200-600 A folyamatos áramot szállító rendszerekben.

Ellentétben a szabványos réz perselyekkel, amelyek jel- vagy gyengeáramú alkalmazásokhoz működhetnek, a nagyáramú sorozatunkat kifejezetten az energiaellátó rendszerek hő- és mechanikai követelményeihez tervezték. A Zenko teljes körű testreszabást kínál az egyedi nagyáramú alkalmazásokhoz – akár speciális belső átmérőre van szüksége egy nagy átmérőjű kábelhez, akár egyedi hosszúságra a gyűjtősín-elrendezéshez, akár speciális felületkezelésre a működési környezethez.

Mérhető minőség

A Zenko minden nagyáramú vörösréz perselye az ISO 9001 minőségirányítási rendszer szerint működik, és tesztelésünk magában foglalja a vezetőképesség ellenőrzését, a méretmérést és a felületminőség ellenőrzését. A nagy áramerősségű alkalmazásoknál, ahol a meghibásodás nem lehetséges, a nyomon követhetőség és a minőségbiztosítás ezen szintje számít.

Akár az elektromos járművek töltési infrastruktúrájának következő generációját tervezi, akár egy ipari áramelosztó rendszert fejleszt, a nagyáramú vörösréz persely biztosítja a szükséges teljesítményt, megbízhatóságot és testreszabhatóságot. Lépjen kapcsolatba mérnöki csapatunkkal még ma, hogy megvitassák nagyáramú összekapcsolási követelményeit.

Kérjen árajánlatot

Küldje el rajzait vagy specifikációit a Zenko-nak gyors, versenyképes árajánlatért. Kérésre minták kaphatók.

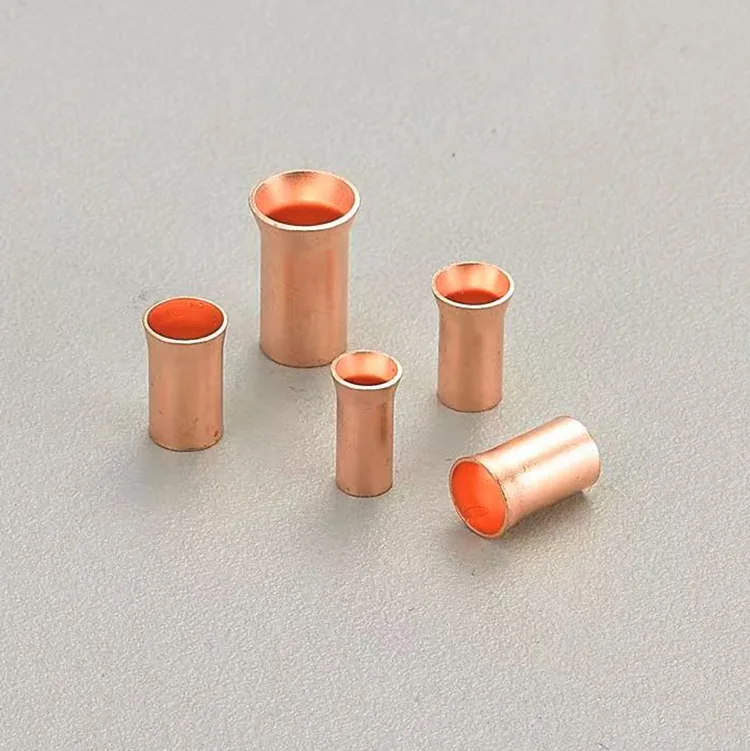

Nem szigetelt tompa csatlakozó (a méretek testreszabhatók)
							Anyaga: vörös réz (C1220/TP2)
ITEN NO.	Méret (mm)						Kábel mérete
	L	D	d1	W	W1	F	mm2	A.W.G
2,75D	8.5	4	1.8	2.75	3.47	4
3,35D	8.5	4.5	2.3	3.35	3.8	4.5
4.05D	8.5	5.2	2.7	4.05	4.45	5.2
4,55D	11	6.65	3.4	4.55	5.45	6
5.6D	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1.9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
Galvanizálás	Ónozás, nikkelezés, felületi antioxidáns
Keménység és állapot	M / I / Y2 （HV45-75/ 90-110/ 110-130)
Megjegyzés:	Bármilyen méretű egyedi rendelést elfogad
