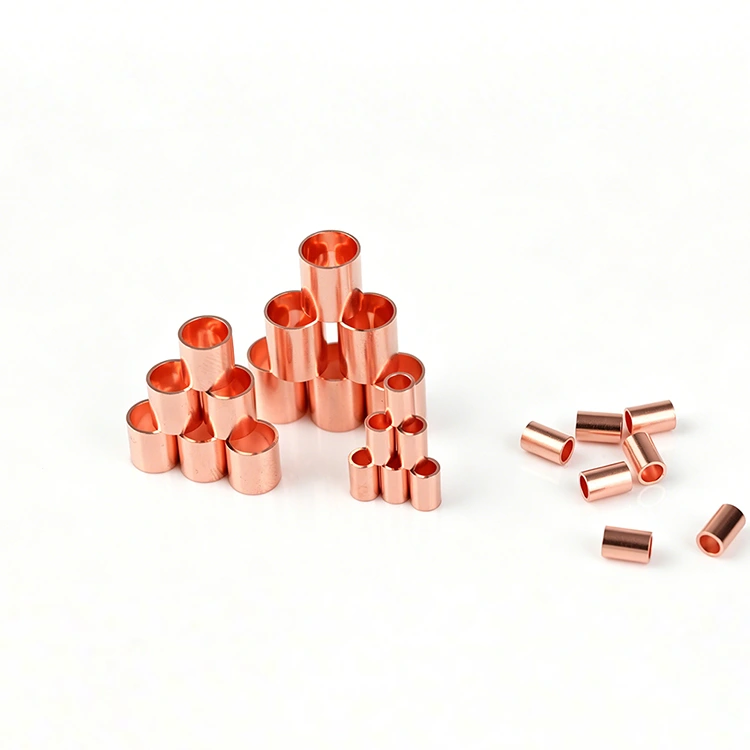

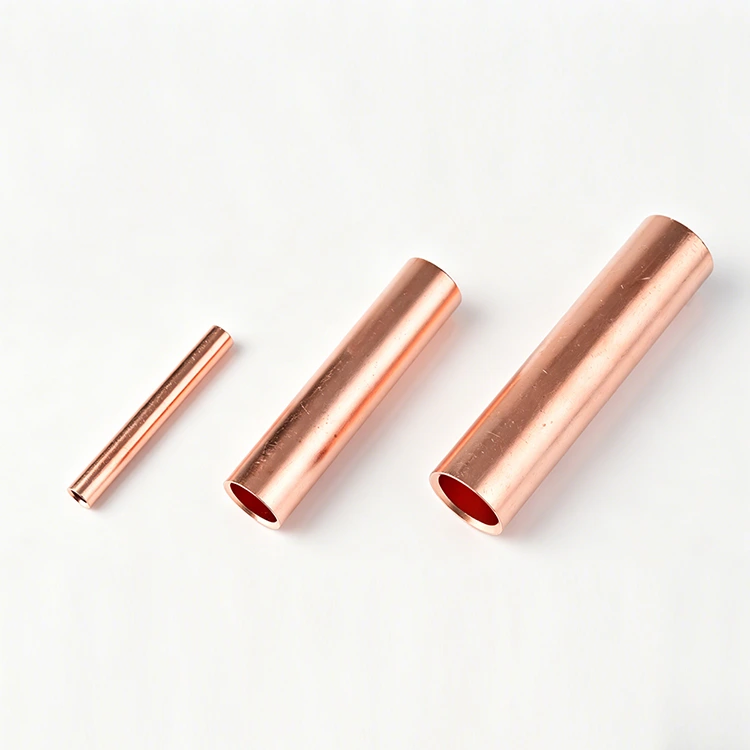

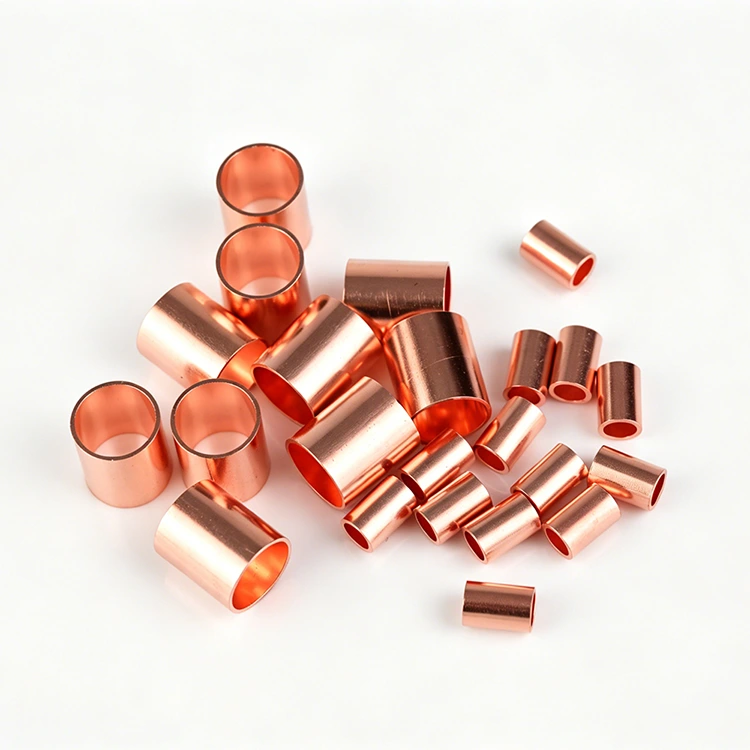

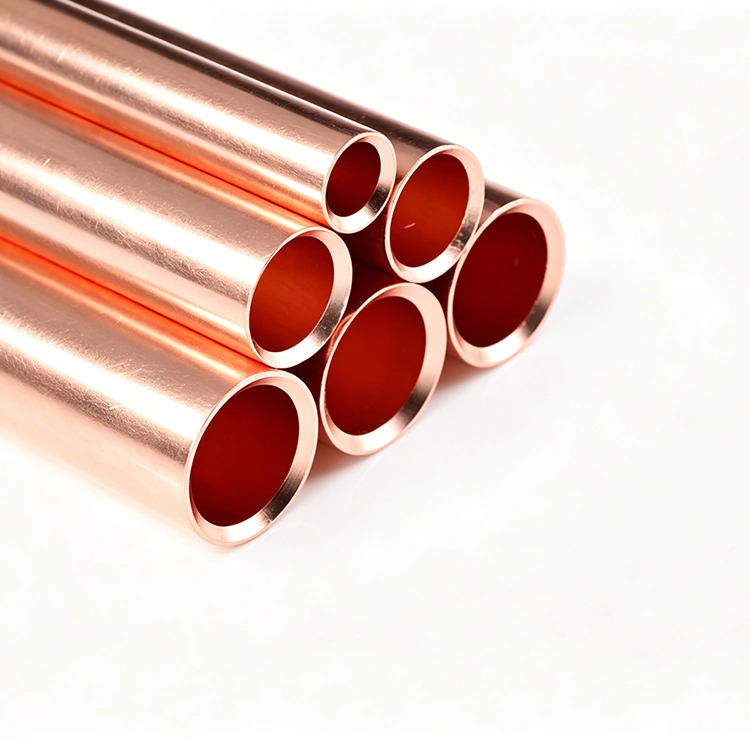

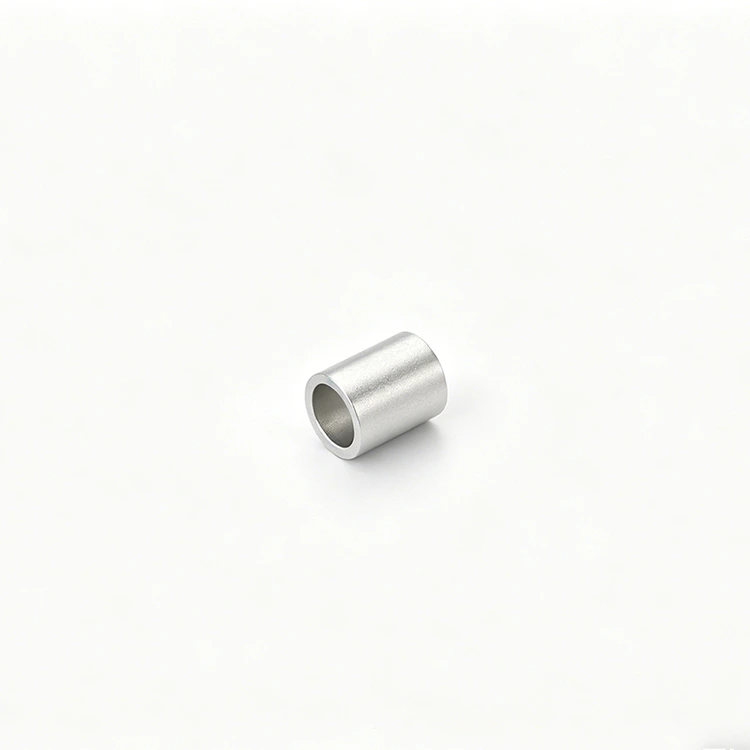

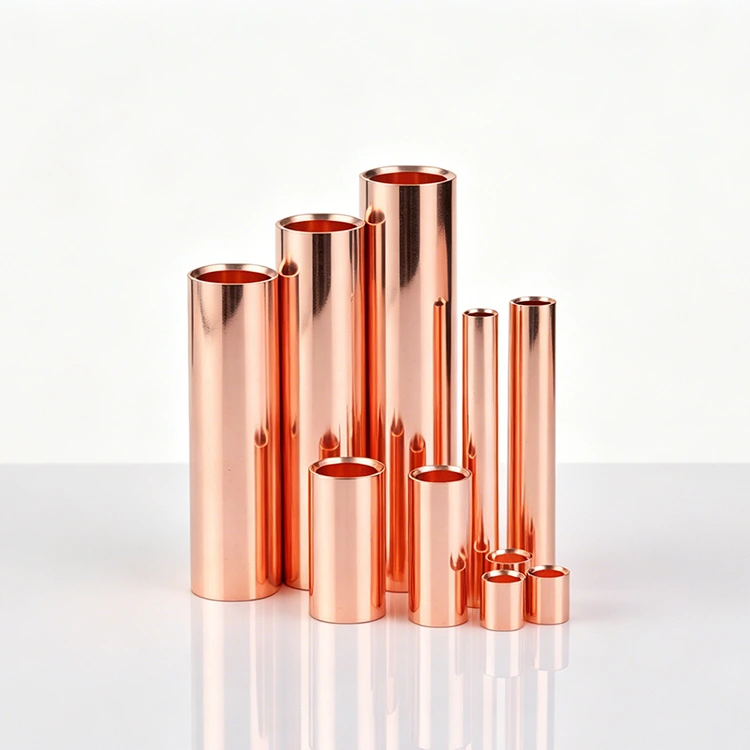

Erősáramú vörös réz tompa csatlakozó

Kiváló minőségű A nagyáramú vörösréz tompa csatlakozót a kínai Zenko gyártó kínálja. Professzionális réz tompacsatlakozóként szolgál az új energiaforgatókönyvekhez. Nagy tisztaságú és nagy vezetőképességű rézanyagból készültek, így tökéletesen alkalmazhatók fotovoltaikus, energiatároló és új energiájú járművek vezetékrendszereihez. A könnyű szerkezetnek köszönhetően a telepítési hely megtakarítása érdekében a termék teljes mérettartományt lefed, és támogatja az egyedi specifikációkat. Szilárd krimpelési teljesítményével és stabil elektromos érintkezésével teljes mértékben megfelel a különféle új energetikai berendezések nagyáramú csatlakozási követelményeinek.

Mi az a nagyáramú vörösréz tompakapocs?

A Zenko Factory nagyáramú vörösréz csatlakozói professzionális minőségű, nagy teherbírású réz csatlakozók, amelyeket mind tengeri, mind új energetikai alkalmazásokhoz terveztek. A nagy tisztaságú, nagy vezetőképességű vörösrézből készült, fejlett antioxidáns kezeléssel ezek a terminálok kivételes nedvesség- és sópermetezési ellenállást, stabil elektromos érintkezést és alacsony hőtermelést biztosítanak nagy áramterhelés mellett. Úgy tervezték, hogy megfeleljen az energiaipari szabványoknak, biztonságos, rezgésálló préselt csatlakozásokat biztosítanak, amelyek szorosak maradnak anélkül, hogy meglazulnának, így ideálisak biztonságos és megbízható vezetékcsatlakozásokhoz zord környezetben.

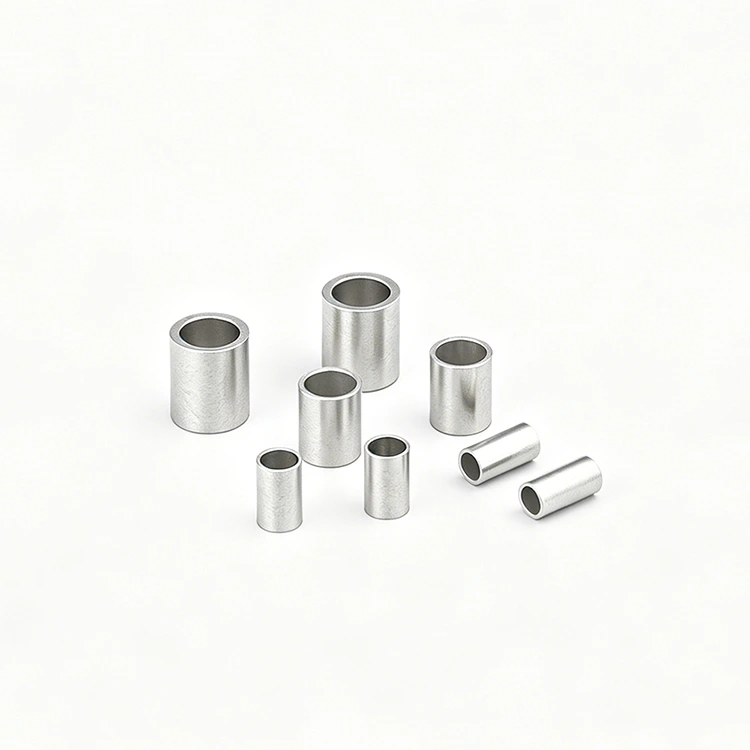

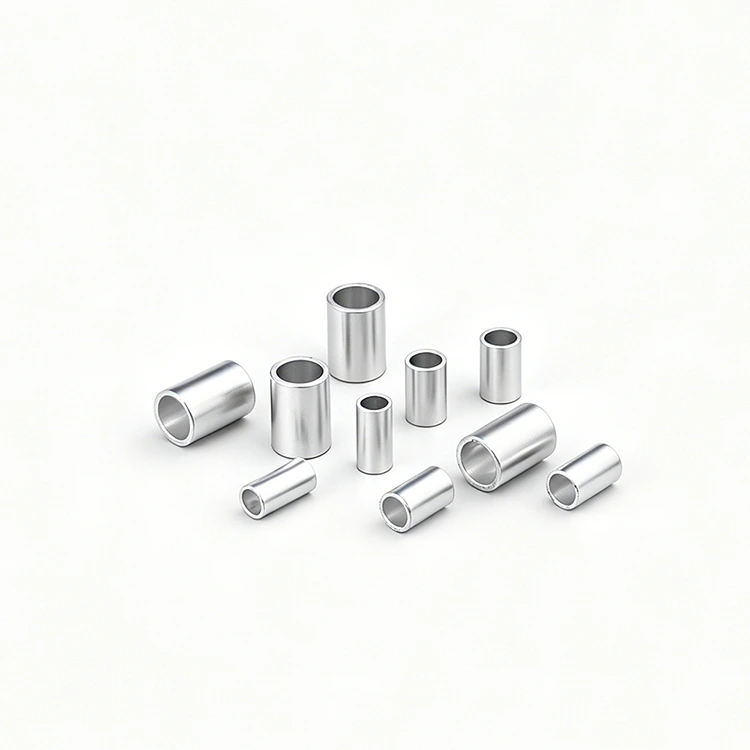

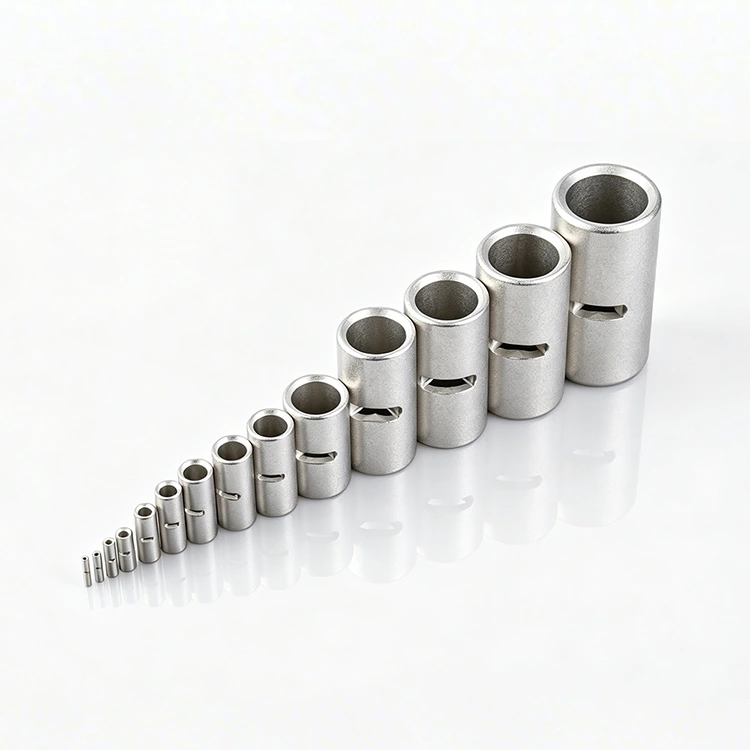

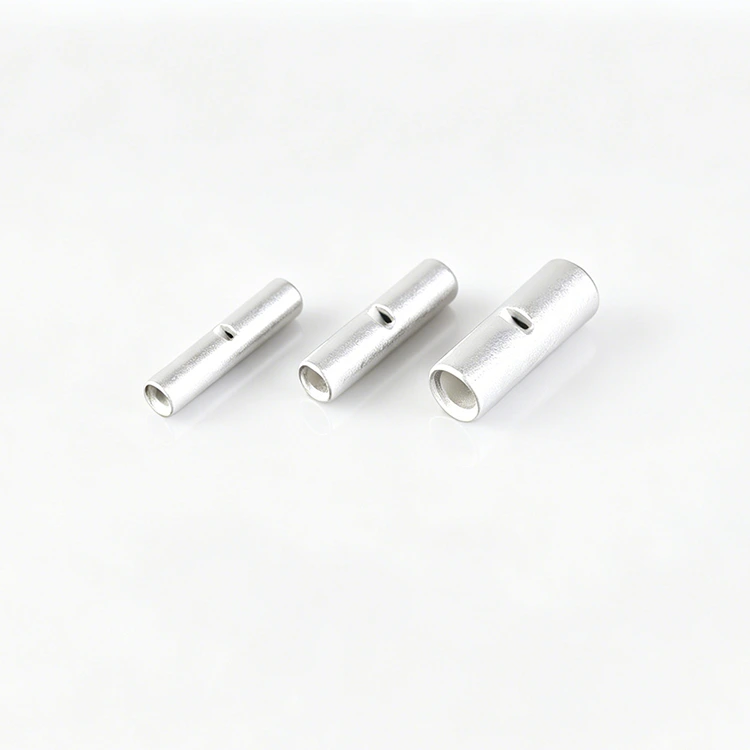

Nem szigetelt tompa csatlakozó (a méretek testreszabhatók)
Anyaga: vörös réz (C1100/C1220)
ITEN NO.	Méret (mm)				Kábel mérete
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2,5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

Főbb jellemzők és előnyök

● Nagyáramú vörösréz konstrukció: 99,9%-os tisztaságú, nagy vezetőképességű vörösrézből készült, amely alacsony hőtermelést és hatékony energiaátvitelt biztosít nagy terhelés mellett.

● Tengeri minőségű védelem: A professzionális antioxidáns és passzivációs kezelés kiváló nedvességállóságot és sópermetezési ellenállást biztosít, alkalmas tengeri elosztórendszerekhez és zord ipari környezetekhez.

● Új energia optimalizálva: A nagy igényeket támasztó új energiaszcenáriókhoz szabva, beleértve a fotovoltaikus rendszereket, az energiatároló egységeket és az elektromos járművek vezetékrendszereit.

● Biztonságos, rázkódásálló krimpelés: Az állandó krimpelési teljesítmény állandó, szoros csatlakozásokat biztosít, amelyek nem lazulnak meg vibráció vagy hőciklus hatására.

● Helytakarékos könnyű kialakítás: A kompakt, könnyű szerkezet helyet takarít meg a telepítéshez, miközben megőrzi a robusztus mechanikai szilárdságot.

● Teljes mérettartomány és testreszabás: Teljes mérettartomány áll rendelkezésre, az egyedi specifikációk támogatásával, hogy megfeleljen az egyedi projektkövetelményeknek.

● Iparági követelményeknek megfelelő teljesítmény: Az energiaipari szabványoknak megfelelően gyártva, stabil érintkezési teljesítményt és megbízható áramköri csatlakozásokat biztosítva.

Műszaki előírások

● Anyaga: nagy tisztaságú vörösréz

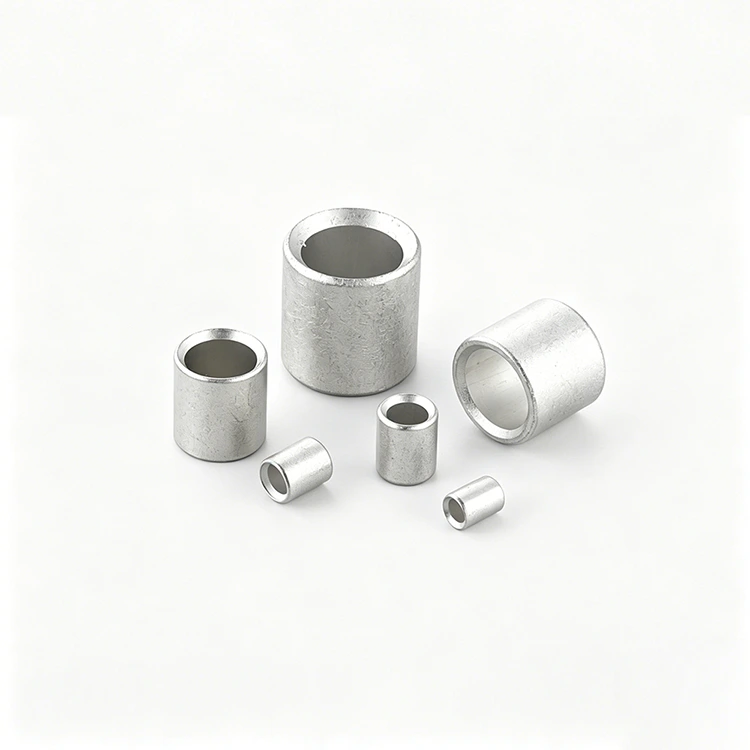

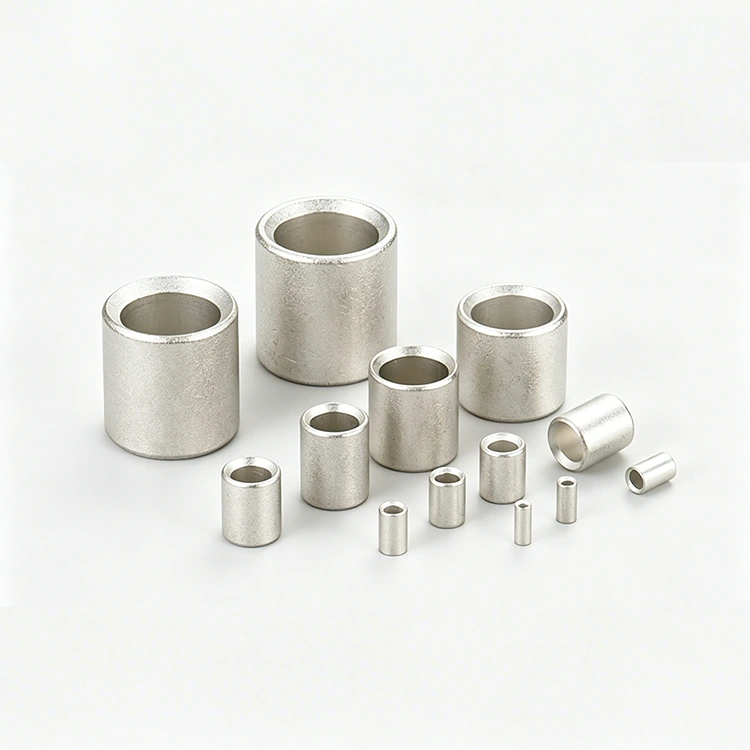

● Felületkezelés: Antioxidációs passziválás (opcionális ónozás elérhető)

● Csatlakozás típusa: hideg krimpelés (nincs szükség hegesztésre)

● Névleges áramerősség: Akár 600A (mérettől függően)

● Üzemi hőmérséklet: -40°C és +125°C között

● Sópermetezési ellenállás: ≥ 72 óra (semleges sópermet teszt)

● Ellenállási feszültség: ≥ 2kV AC (ipari szabványok szerint)

● Vezetéktartomány: AWG 22 - AWG 2/0 (egyedi méretek is elérhetők)

Széles körű alkalmazások

● Tengeri elosztó szekrények és fedélzeti elektromos rendszerek

● Fotovoltaikus (PV) napelemes rendszerek

● Energiatároló rendszerek (ESS) és akkumulátor bankok

● Elektromos jármű (EV) és hibrid jármű kábelezése

● Ipari nagyáramú berendezések és elektromos hálózatok

● Automatizálási vezérlőpanelek és nehézgépek

● Szélenergia-termelési és megújuló energia projektek

Telepítési útmutató

1. A vezeték előkészítése: Csupaszítsa le a szigetelést a vezeték végéről, hogy illeszkedjen a kapocs hosszához, biztosítva, hogy ne vágjanak el vagy sérüljenek meg a szálak.

2.Behelyezés: Teljesen illessze be a csupaszított vezetéket a csatlakozóba, amíg el nem éri a henger végét.

3. Krimpelés: Használjon kiváló minőségű, mérethez illő krimpelőszerszámot, hogy egyenletes nyomást fejtsen ki a terminál hengerére.

4. Ellenőrzés: Óvatosan húzza meg a vezetéket, hogy megbizonyosodjon arról, hogy a csatlakozás biztonságos, csúszás vagy mozgás nélkül.

5. Szigetelés: A nedvesség, a korrózió és a rövidzárlat elleni védelem érdekében fedje le a préselt csatlakozást hőre zsugorodó csővel vagy elektromos szalaggal.

Minőségbiztosítás

Az összes Zenko nagyáramú vörösréz tompakapcsot szigorú minőségellenőrzési vizsgálatnak vetik alá, beleértve:

● Nyersanyag összetétel és vezetőképesség vizsgálata

● Sópermet és korrózióállóság vizsgálata

● Nagyáramú terhelés és hőtermelés vizsgálata

● Mechanikus kihúzási szilárdság- és rezgésvizsgálat

● Méretpontosság és krimpelési teljesítmény ellenőrzése

A Zenko Factory elkötelezett amellett, hogy megbízható, nagy áramerősségű vörösréz csatlakozókapcsokat biztosítson, amelyek megfelelnek a legigényesebb tengeri, ipari és új energiaigényeknek.
