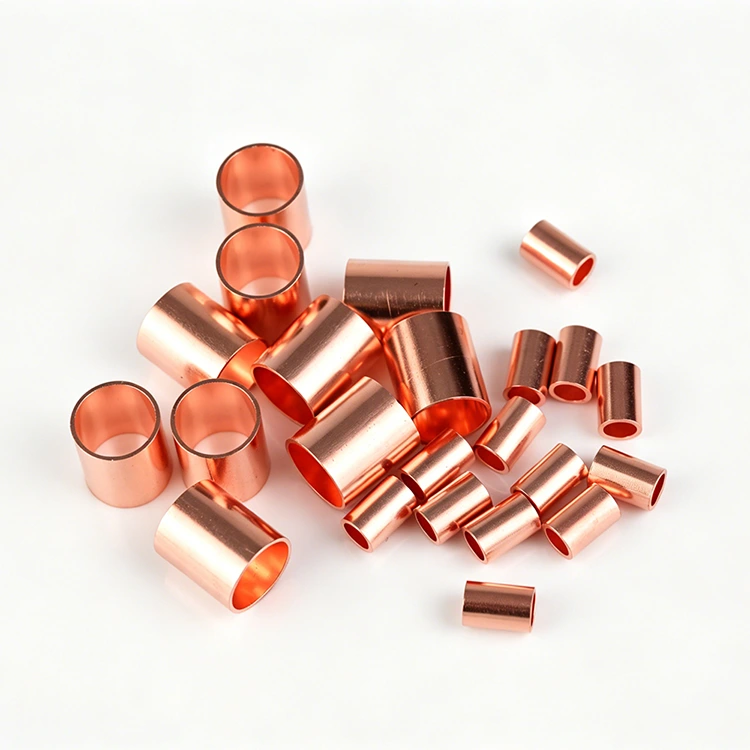

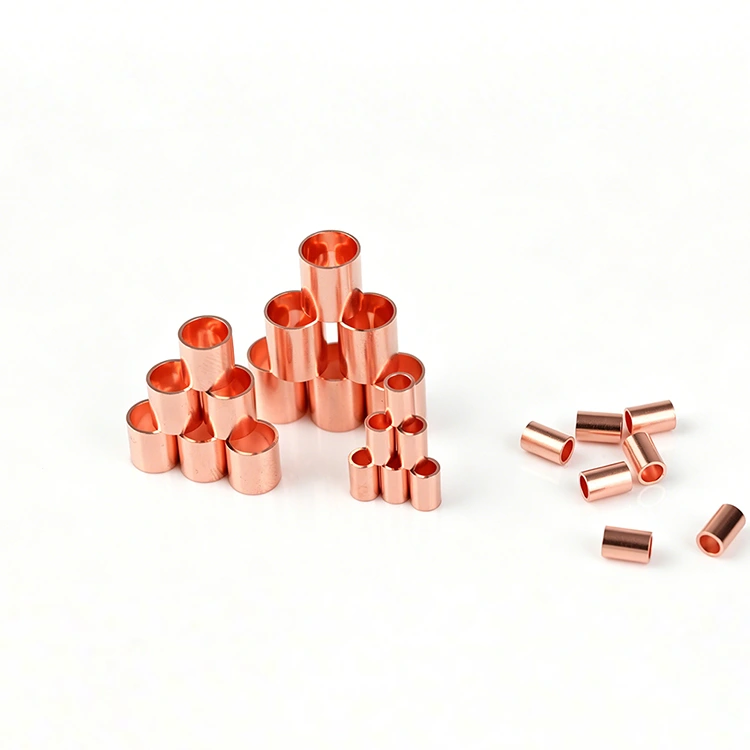

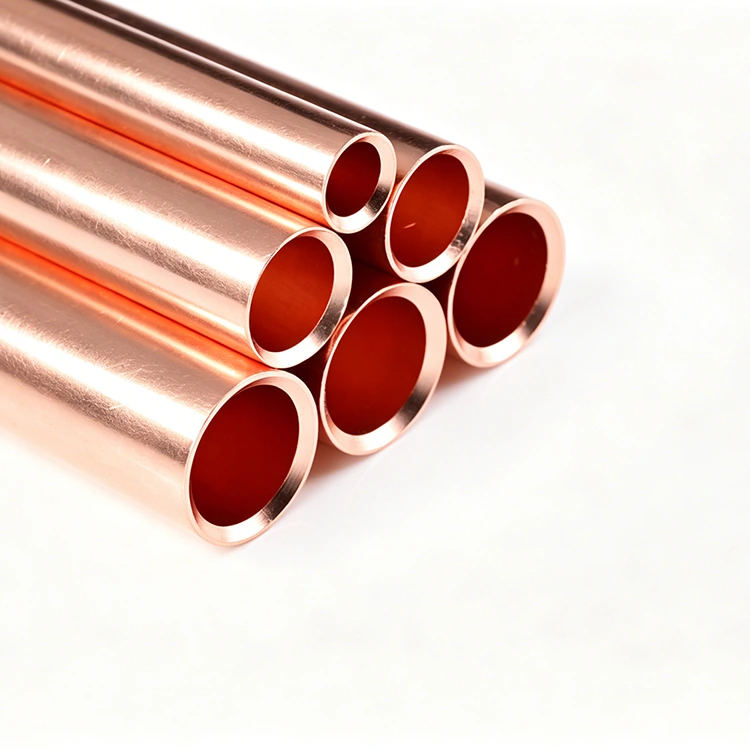

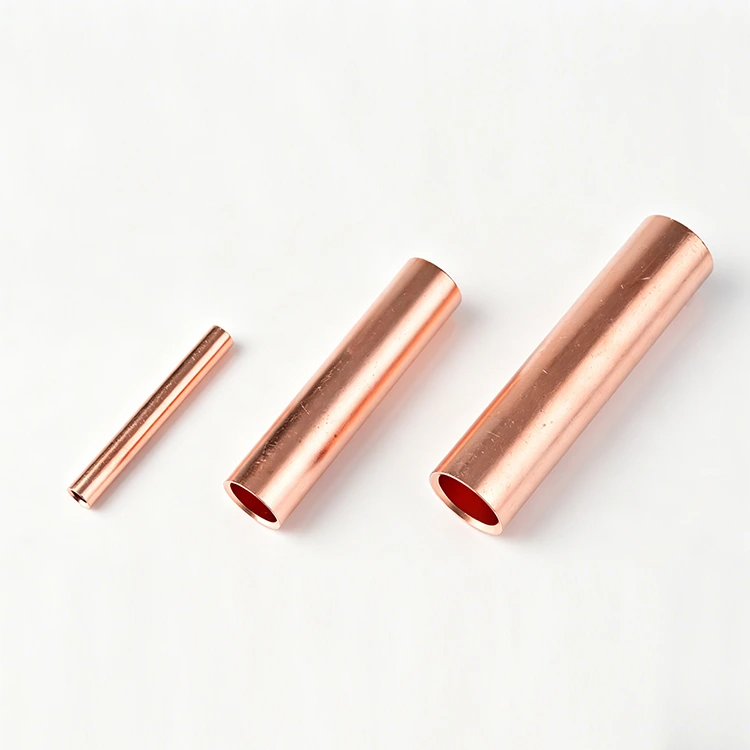

Copper Butt Terminal

Vásároljon minőségi Copper Butt Terminal-t a kínai Zenko Factory-tól. Tengeri minőségű réz tompacsatlakozók nagy tisztaságú rézből, professzionális antioxidáns kezeléssel. Kiváló nedvességállóságuk és sópermetezési ellenállásuk miatt kiválóan alkalmasak tengeri elosztószekrényekhez és elektromos hálózatokhoz. Az energiaipari szabványoknak megfelelő kapcsok stabil érintkezési teljesítményt tartanak fenn anélkül, hogy a krimpelés után meglazulnának, és alacsony hőteljesítményt biztosítanak, biztosítva a biztonságos, stabil és megbízható áramköri csatlakozásokat.

Termék áttekintése

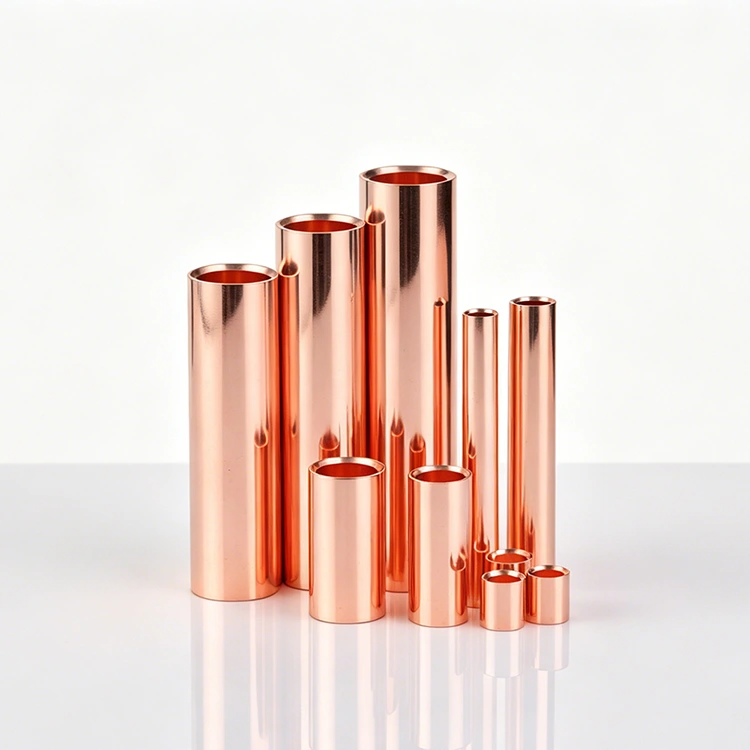

A Zenko Copper Butt Terminals nagy teljesítményű, nagy teherbírású elektromos csatlakozók, kifejezetten biztonságos és megbízható vezetékek csatlakoztatására ipari és tengeri környezetben. Nagy tisztaságú vörösrézből készült, professzionális antioxidáns passzivációs kezeléssel, megvastagodott csőfal, jó nyomásállóság és kiváló elektromos vezetőképesség. Réz tompakapcsok Széles körben használják elosztó vezérlőrendszerekben és elektromos vezérlőpanelekben, motorokban, hajókban.

Főbb jellemzők

● 99,9%-ban nagy tisztaságú vörösrézből készült, alacsony fűtéssel és magas vezetőképességgel

● Vastag varrat nélküli csőkialakítás, nagy nyomásállóság és erős kihúzási szilárdság

● Burr-free inner wall, no damage to wire core when inserting

● Cold crimp connection, no welding needed, easy and fast installation

● Oxidáció- és sópermet-álló, zord tengeri környezetre is alkalmas

● Szigorúan a nemzetközi villamosipari szabványok szerint gyártva

Műszaki paraméterek

● Material: T2 High-purity Red Copper

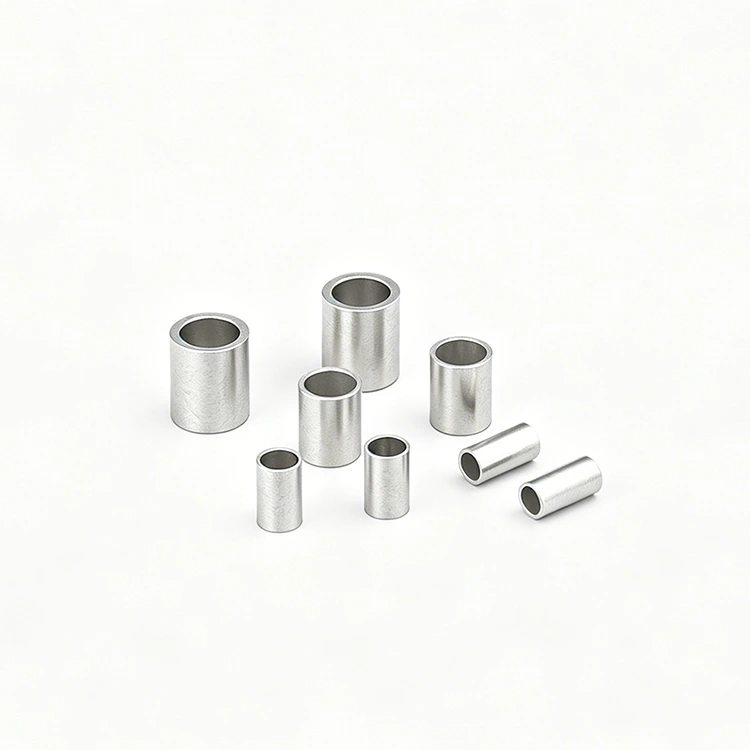

● Surface Treatment: Tin plated / Bare copper optional

● Connection Type: Cold crimping

● Wire Gauge: AWG22-AWG4, customized available

● Working Temperature: -40℃ ~ +125℃

● Salt Spray Resistance: ≥48 hours

● Withstand Voltage: ≥2kV AC

Alkalmazási kör

● Marine distribution cabinet and ship electrical system

● Industrial motors, generators and control panel

● Power distribution cabinet, switch cabinet, automation equipment

● Solar energy, wind energy new energy system

● Heavy industrial wiring and power grid project

● Automation control and electrical machinery equipment

Telepítési útmutató

1. Csupaszítsa le a vezeték szigetelését megfelelő hosszúságúra, és tartsa a vezetékmagot teljes.

2.Insert the wire fully into the terminal.

3. Használjon professzionális krimpelő szerszámot a szoros préseléshez.

4.Pull the wire slightly to check firmness.

5.Use heat shrink tube for insulation and corrosion protection.

Minőségbiztosítás

Zenko factory’s All Copper Butt Terminals pass raw material test, salt spray test, high voltage test, pull strength test and dimensional inspection.Stable quality, reliable performance, Zenko factory support bulk wholesale and customization.

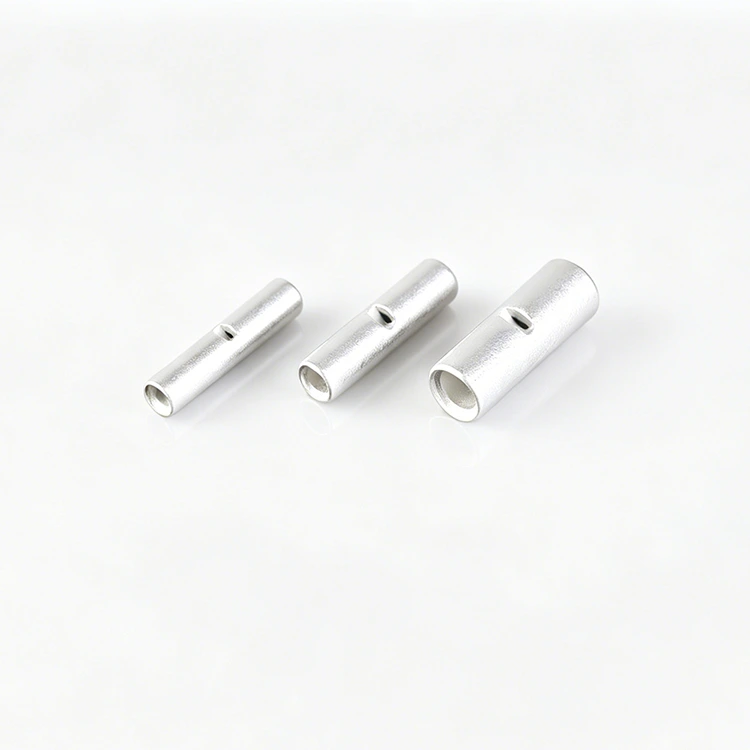

Nem szigetelt tompa csatlakozó (a méretek testreszabhatók)
Anyaga: vörös réz (C1100/C1220)
ITEN NO.	Méret (mm)				Kábel mérete
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2,5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350
